铸铁丝扣升降式止回阀

铸铁丝扣升降式止回阀

编号
10106
单位
浏览
2079 次
更新
2020-08-09 14:34
分享
产品详情

止回阀是依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

升降式止回阀只能安装在水平管道上,阀瓣沿着阀体垂直中心线滑动的止回阀,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。

升降式止回阀可分为立式止回阀和卧式止回阀两种,本产品为卧式止回阀。

产品参数

产品名称 铸铁丝扣升降式止回阀(内螺纹升降式止回阀)
产品型号 H11T-16
公称通径 DN15-50
公称压力 1.6MPa
适用介质 水、蒸气
工作温度 -10℃≤T≤200℃
执行标准 GB/T8464-2008

使用说明

本阀应阀盖向上安装在水平管路上作单向启闭用,防止介质逆流,介质流向应与阀体上箭头方向一致,安装前应把管道和阀门内腔清理干净。

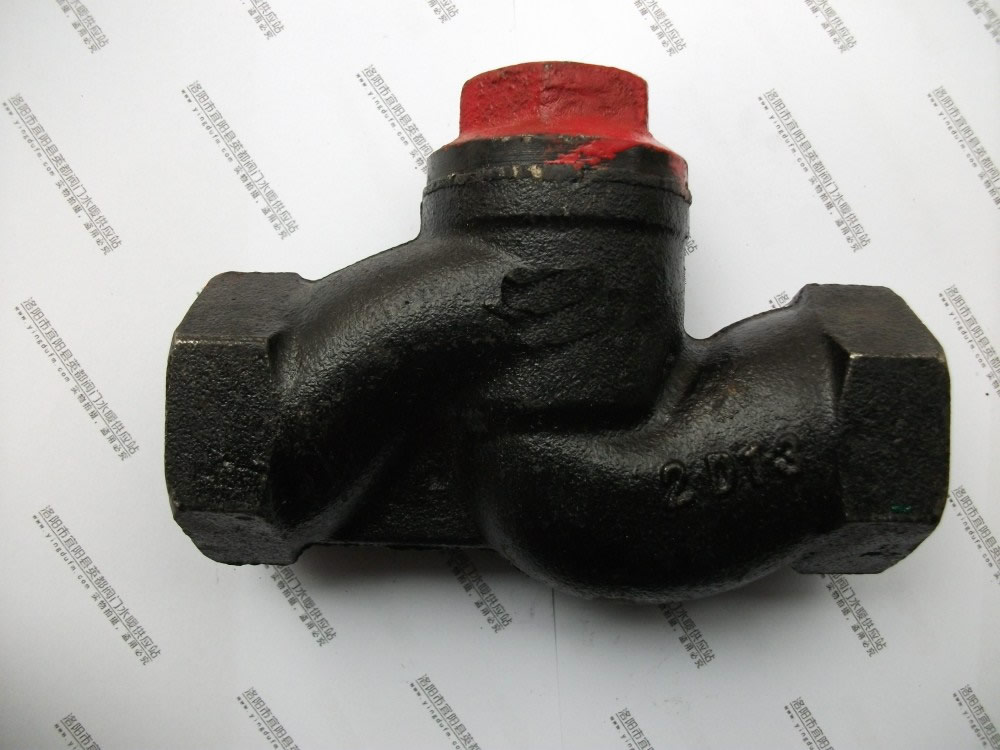

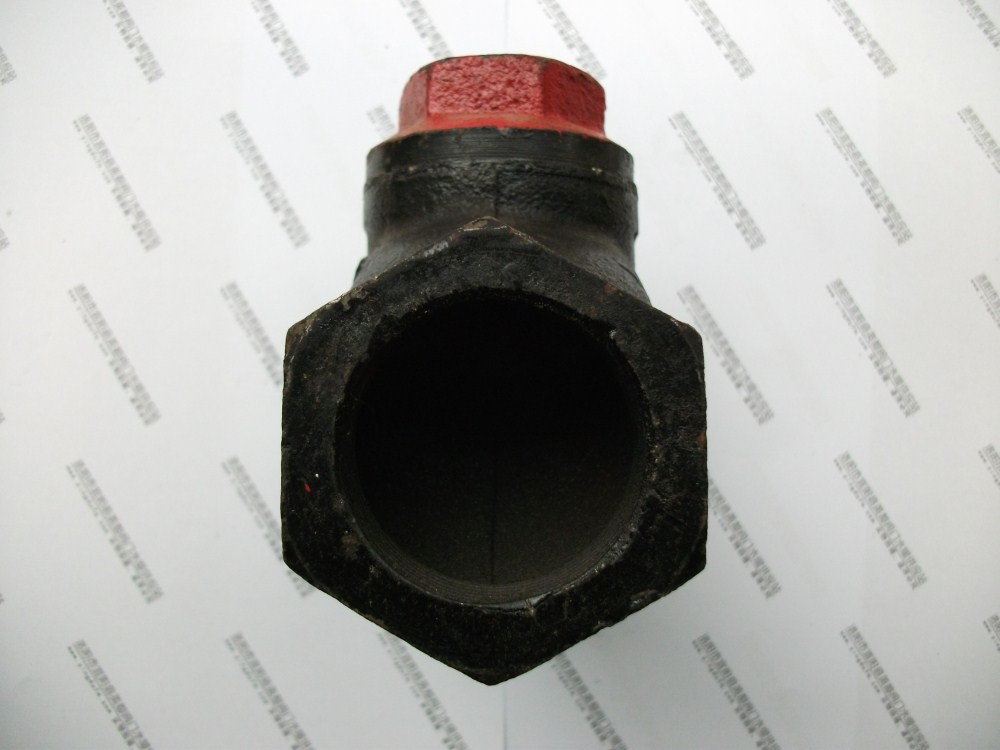

产品实物拍摄

铸铁丝扣升降式止回阀 铸铁丝扣升降式止回阀 铸铁丝扣升降式止回阀 铸铁丝扣升降式止回阀 铸铁丝扣升降式止回阀
页面说明:本页面中使用的图片为我们正在销售或曾经销售过的产品,因拍摄、光线、显示器显示效果以及个人对色彩理解的不同,您在电脑上所看到的产品也与实际产品可能会存在一定的色差,请以实物为准。因进货批次不同,实际产品在品牌、尺寸、外观、材质等方面可能出现不一致。因厂家可能会在不通知的情况下修改产品的某些细节,恕我们无法另行通知。本页面中的文字描述、数据、图片等为展示之用,仅供参考,不作为产品销售合同内容的一部分。
