疏水阀是一种自动阀门,用于蒸汽供热设备、蒸汽输送管线和蒸汽使用装置上,把蒸汽做功后产生的凝结水从管道中排出,并阻止蒸汽泄漏,并使装置的效率保持在良好状态。
疏水阀其工作原理上是全开或全关,根据种类不同,还可能有连续排放和间隙排放两种类型。它是保证各种加热工艺管线和设备所需温度和热量使之正确工作的一种节能产品。因此在石化生产中得到了广泛应用。
疏水阀按工作原理可分为:机械型疏水阀(代表产品有倒置桶型、浮球型、浮桶型);热动力型疏水阀(代表产品有圆盘型、脉冲型);热静力型疏水阀(代表产品有双金属片型、膜盒型、波纹管型)。
圆盘式疏水阀的工作原理和热动力式疏水阀相同,它在热动力式疏水阀的汽室外面增加一层外壳。外壳内室和蒸汽管道相通,利用管道自身蒸汽对疏水阀的主汽室进行保温。使主汽室的温度不易降温,保持汽压,疏水阀紧紧关闭。当管线产生凝结水,疏水阀外壳降温,疏水阀开始排水;在过热蒸汽管线上如果没有凝结水产生,疏水阀不会开启,工作质量高。阀体为合金钢,阀心为硬质合金,该阀高允许温度为 550℃,经久耐用,使用寿命长,是高压、高温过热蒸汽专用疏水阀。

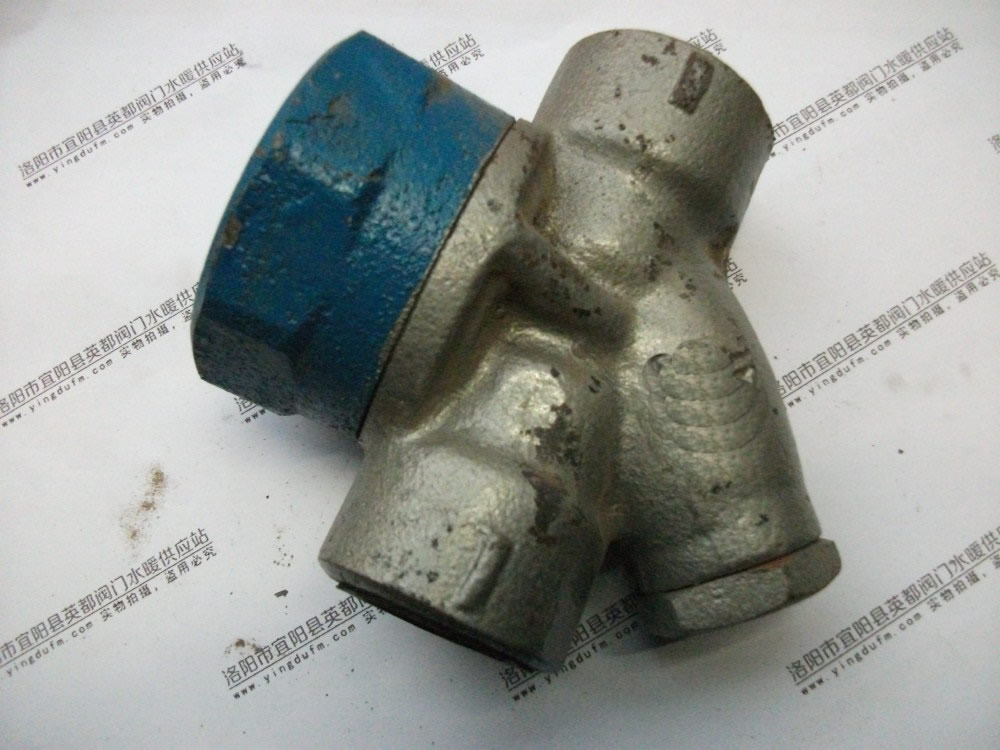

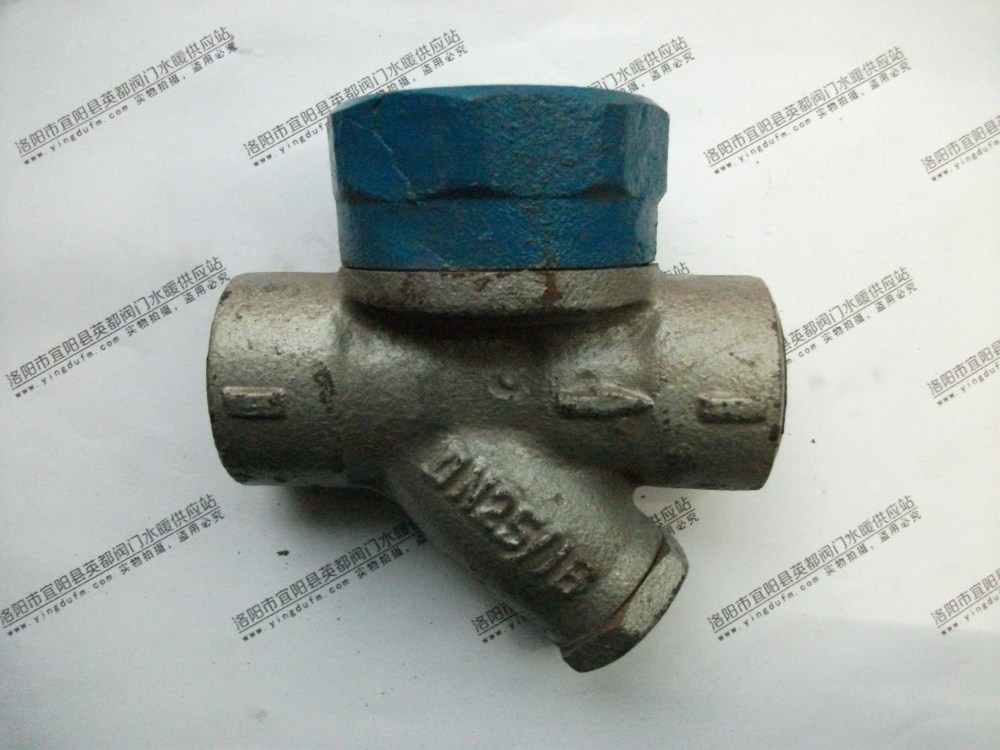

产品名称 | 铸铁丝扣圆盘式疏水阀 |

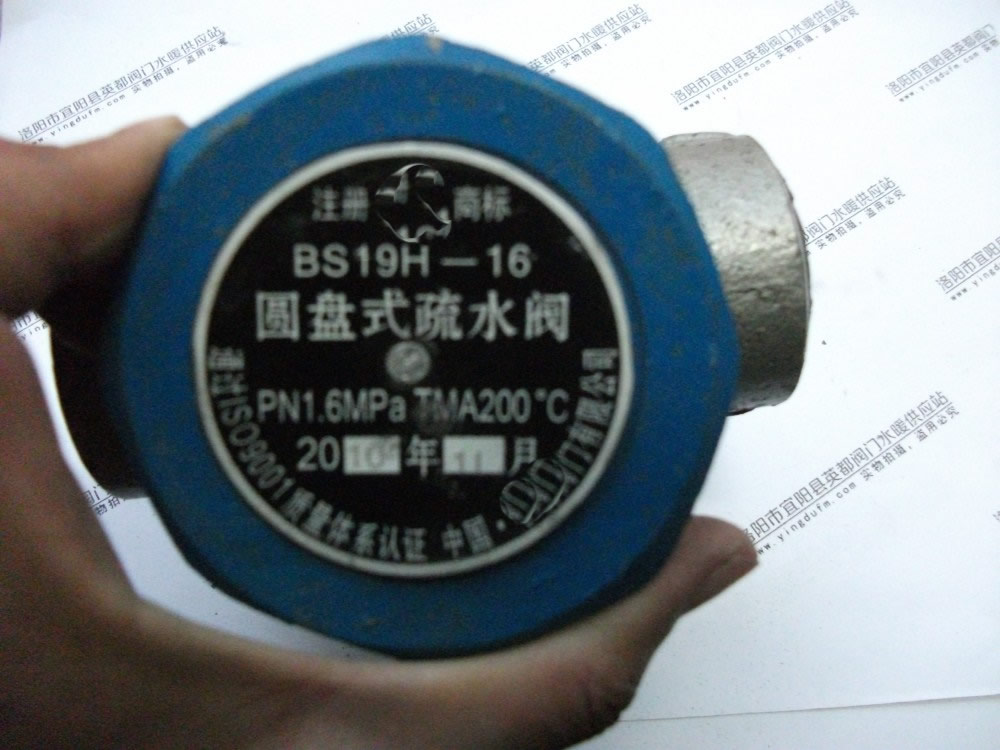

产品型号 | BS19H-16 |
公称通径 | DN15-50 |
公称压力 | 1.6MPa |
适用介质 | 蒸汽、凝结水 |
工作温度 | ≤200℃ |
