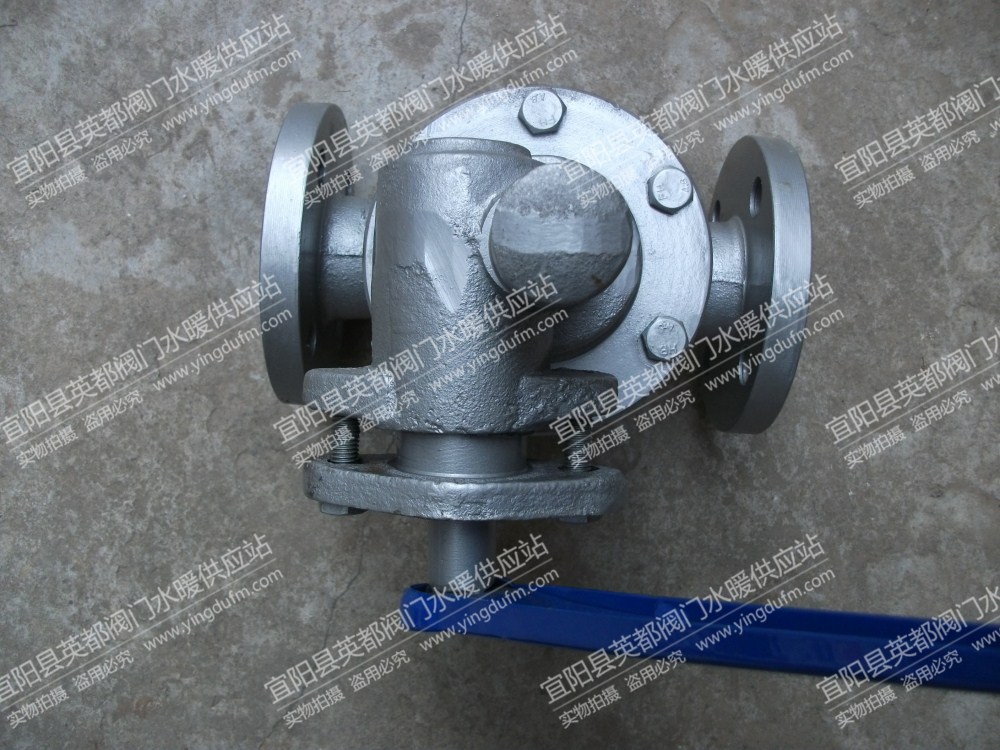

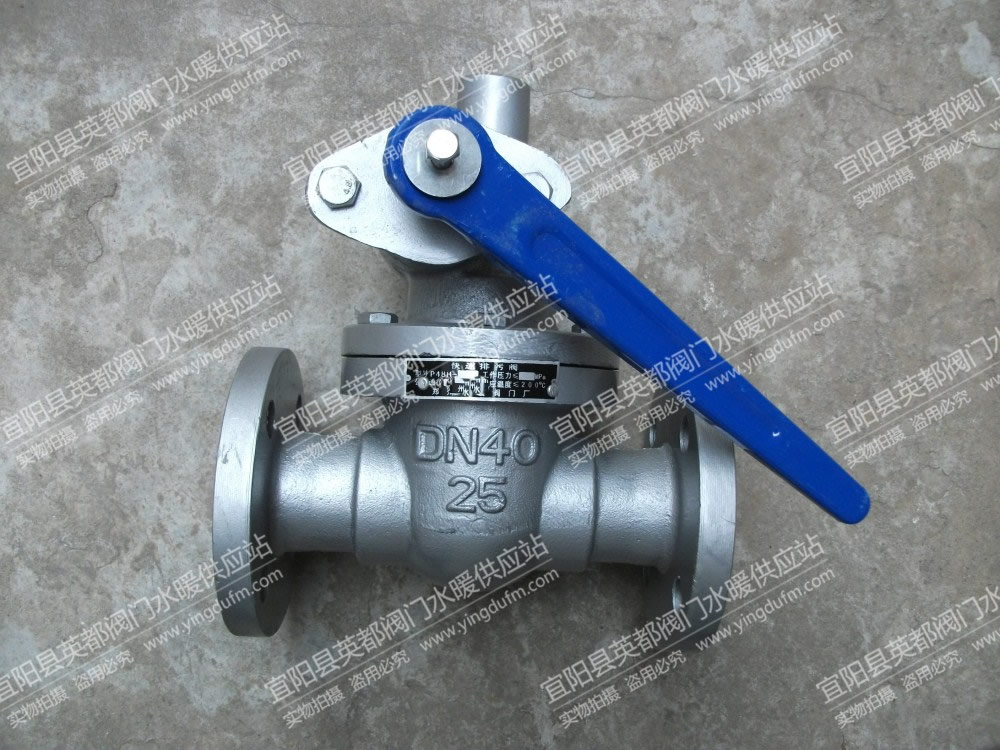

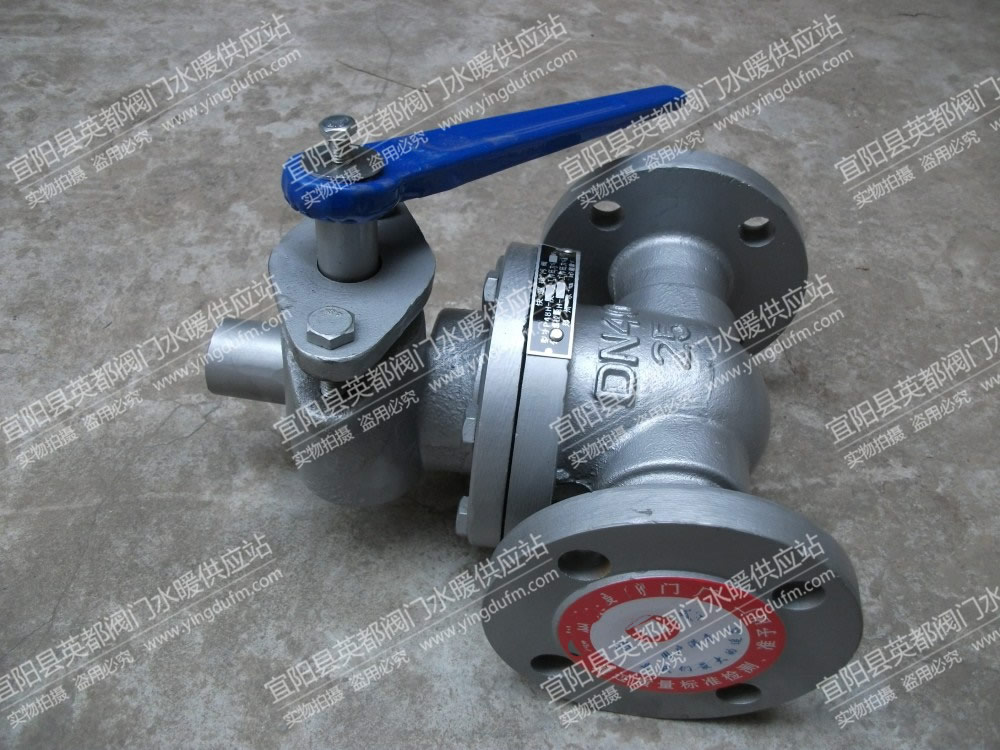

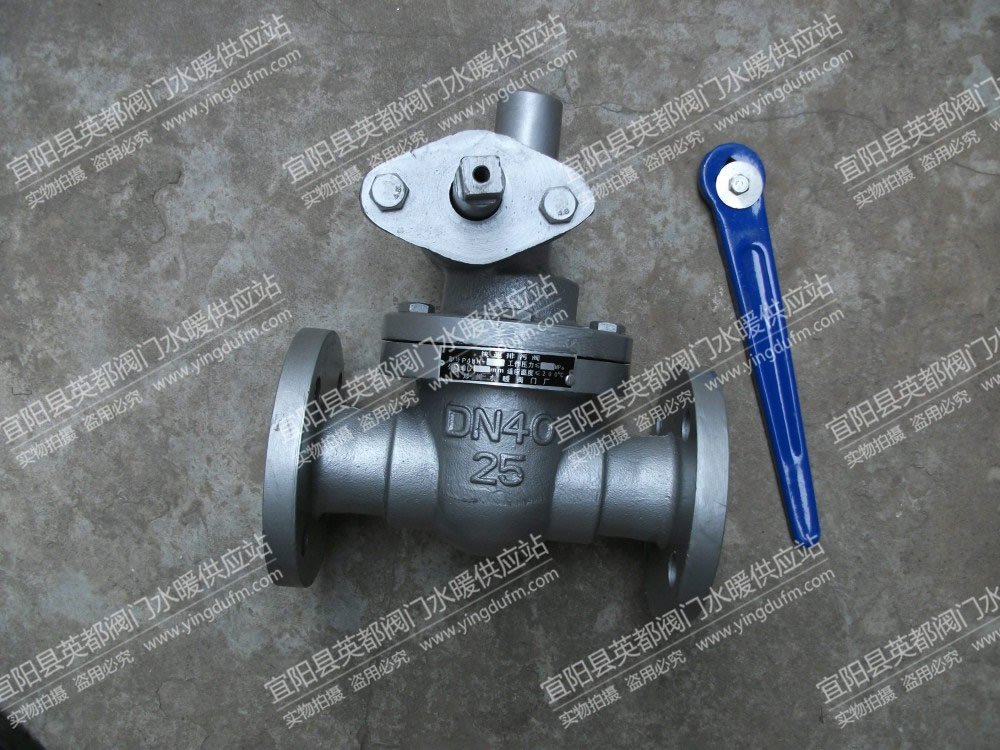

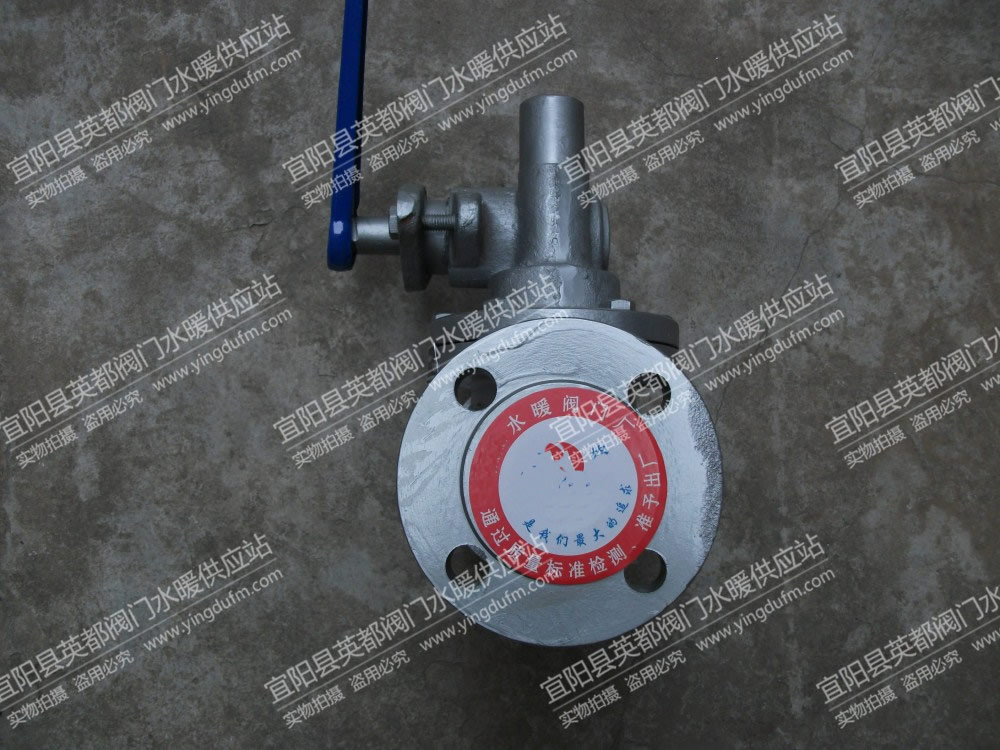

快速排污阀是由闸门演变而来的,利用齿轮旋转90度带动阀杆提升实现开启和关闭的目的。
快速排污阀不仅结构简单、密封性好,而且体积小、重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。此外,快速排污阀可根据介质性质,使用多种材质,满足各种介质的工况要求!
排污阀的结构特点:
1)阀体与阀盖采用夹箍式连接,结构紧凑,拆卸方便,便于安装,支管为焊接连接。
2)采用压力自紧式密封结构,密封圈由成型的石棉盘根制成,介质压力越高、密封性越好。
3)介质由支管流入向下排污。
4)阀瓣为活塞式结构,并进行渗硼处理。耐腐蚀,抗冲蚀。使用寿命长。
产品名称 | 快速排污阀 |
产品型号 | P48H-16 |
公称通径 | DN25-100 |
公称压力 | 1.6MPa |
适用介质 | 水、蒸气 |
工作温度 | ≤200℃ |
