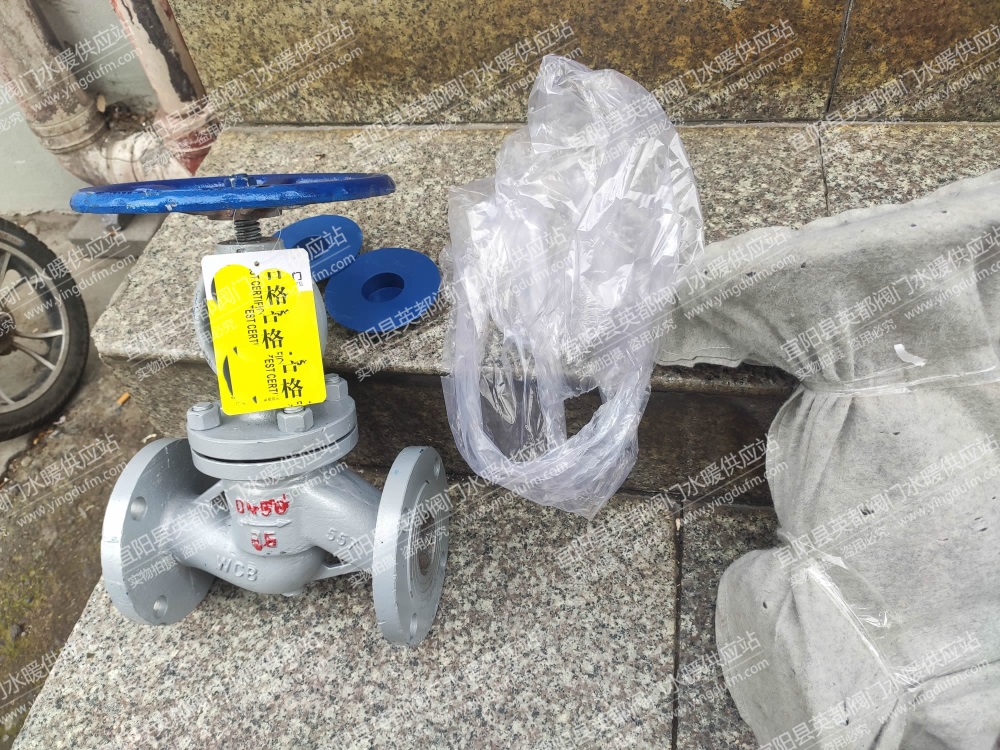

铸钢法兰截止阀

铸钢法兰截止阀

编号
10301
单位
分享
产品详情

截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,丝扣截止阀的阀瓣一旦处于开启状况,它的阀座和阀瓣密封面之间就不再的接触,并具有非常可靠的切断动作,合得这种阀门非常适合作为介质的切断或调节及节流使用。截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道。

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。

截止阀在管道中一般应当水平安装。截止阀只充许介质单向流动,所以安装需要注意方向。截止阀只适用于全开和全关,不允许用于调节流量。

截止阀的优点:

1)结构简单,制造和维修比较方便。

2)工作行程小,启闭时间短。

3)密封性好,密封面间磨擦力小,寿命较长。

截止阀的缺点:

1)流体阻力大,开启和关闭时所需力较大。

2)不适用于带颗粒、粘度较大、易结焦的介质。

3)调节性能较差。

产品参数

产品名称 铸钢法兰截止阀
产品型号 J41H-16C/25C
公称通径 DN15-500
公称压力 1.6MPa、2.5MPa
适用介质 水、蒸气、油品
工作温度 ≤450℃

安装与维护注意事项

1、本产品应按规定之压力、温度、介质等项范围内使用。

2、安装本阀门时应事先清理阀腔和密封面,不允许有污物附着而影响密封性能。

3、清理阀腔的同时,要清除所有安装之管道杂质,以防使用时污物轧坏密封面。

4、暂不使用本阀门时,应存放在干燥之处,不得露天存放或任意堆置。二端通路须堵塞,并定期检查以防有关零件损坏及造成锈损。

5、搬运时不得丢掷,避免损伤阀门。

产品外形与结构尺寸

【J41H型PN16铸钢法兰截止阀产品外形及结构尺寸】

DN L D D1 D2 b z×Φd H D0
10 130 90 60 40 14 4×Φ14 198 120
15 130 95 65 45 14 4×Φ14 200 120
20 150 105 75 55 14 4×Φ14 243 140
25 160 115 85 65 14 4×Φ14 253 160
32 180 135 100 78 15 4×Φ18 280 160
40 200 145 110 85 16 4×Φ18 312 200
50 230 160 125 100 16 4×Φ18 321 200
65 290 180 145 120 18 4×Φ18 325 240
80 310 195 160 135 20 4×Φ18 355 240
100 350 215 180 155 20 4×Φ18 415 280
125 400 245 210 185 22 4×Φ18 460 320
150 480 280 240 210 24 8×Φ23 510 360
200 600 335 295 265 26 12×Φ23 590 360

注:数据来源于《GB/T 12221-2005 金属阀门 结构长度》。

【J41H型PN25铸钢法兰截止阀产品外形及结构尺寸】

DN L D D1 D2 b z×Φd H D0
10 130 90 60 40 16 4×Φ14 198 120
15 130 95 65 45 16 4×Φ14 233 120
20 150 105 75 55 16 4×Φ14 275 140
25 160 115 85 65 16 4×Φ14 285 160
32 180 135 100 78 18 4×Φ18 302 180
40 200 145 110 85 18 4×Φ18 355 200
50 230 160 125 100 20 4×Φ18 362 240
65 290 180 145 120 22 8×Φ18 325 280
80 310 195 160 135 22 8×Φ18 369 280
100 350 230 190 165 24 8×Φ23 370 300
125 400 270 220 188 28 8×Φ18 558 400
150 480 300 250 218 30 8×Φ23 611 400
200 600 360 310 278 34 12×Φ25 721 400

注:数据来源于《GB/T 12221-2005 金属阀门 结构长度》。
