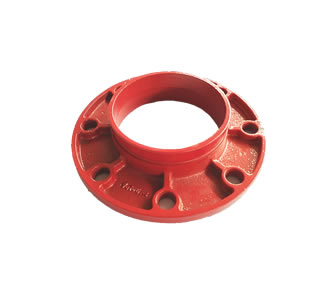

沟槽转换法兰

沟槽转换法兰

编号
20206
单位
浏览
2044 次
更新
2020-08-24 15:39
分享
产品详情

沟槽管件,是使用卡箍连接的管件。沟槽管件是使用卡箍,将各个带沟槽的管件或管道连接起来。沟槽管件主要由橡胶密封圈、卡箍和紧固螺栓组成。卡箍内的橡胶密封圈置于管件的沟槽处,再将卡箍扣上,使用紧固螺栓上紧。沟槽管件,具有安装简单方便、安全可靠、成本低廉等优点,在消防管道、供给水管道上广泛使用。沟槽管件,红色涂装为消防管道上使用,密封圈使用橡胶密封圈;蓝色涂装为供给水管道上使用,密封圈使用硅胶密封圈。

沟槽转换法兰,用于对夹蝶阀和管子的连接,或用于沟槽端和法兰连接端的连接转换。

产品参数

产品名称 沟槽转换法兰
管件材质 球墨铸铁QT450-10
公称通径 76、89、114、140、165、219
公称压力 1.6MPa
适用介质
执行标准 GB 5135.11

沟槽管件尺寸参照

规格尺寸 60 76 89 114 140 165 219
公称通径 DN50 DN65 DN80 DN100 DN125 DN150 DN200
英寸规格 2” 2 1/2” 3” 4” 5” 6” 8”
钢管外径
60mm 76mm 89mm 114mm 140mm 165mm 219mm

注:沟槽管件,其上标的一般是钢管外径,如114mm。

沟槽管件型号编制

示例1:XGQT□-114-1.6,表示材料为球墨铸铁,管子外径为114mm,额定工作压力为1.6MPa的消防沟槽管接头。其中,□(生产厂家自己规定),生产厂家可以将“1”表示卡箍,将“2”表示沟槽弯头,将“3”表示沟槽三通,将“3S”表示丝接机械三通,将“8”表示转换法兰。

示例2:XGQT3S-114×Rc2-2.5,表示材料为球墨铸铁,主管外径为114mm,侧出口为右旋圆锥内螺纹接口,螺纹尺寸为2寸,额定工作压力为2.5MPa的机械三通(假设生产厂家将机械三通的名称代号命名为“3S”)。

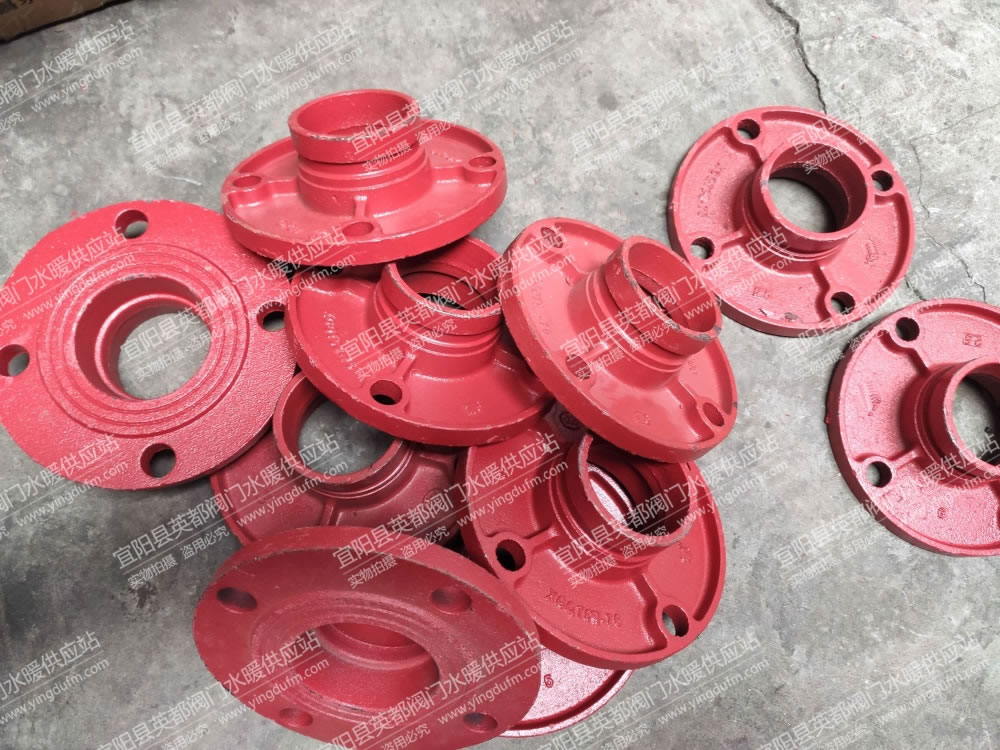

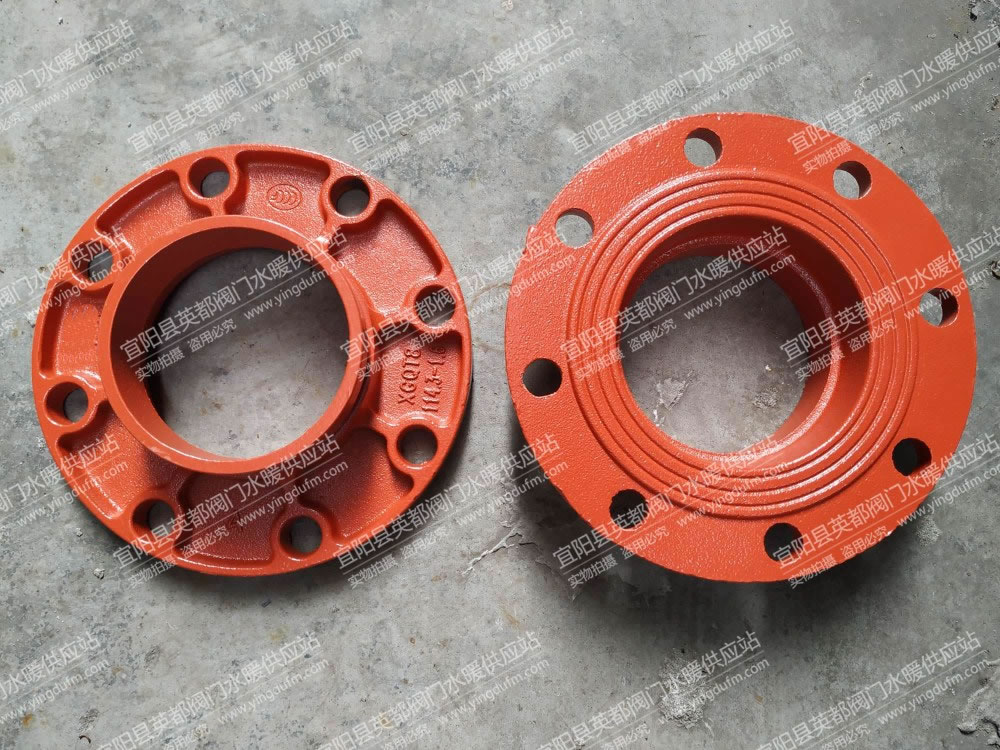

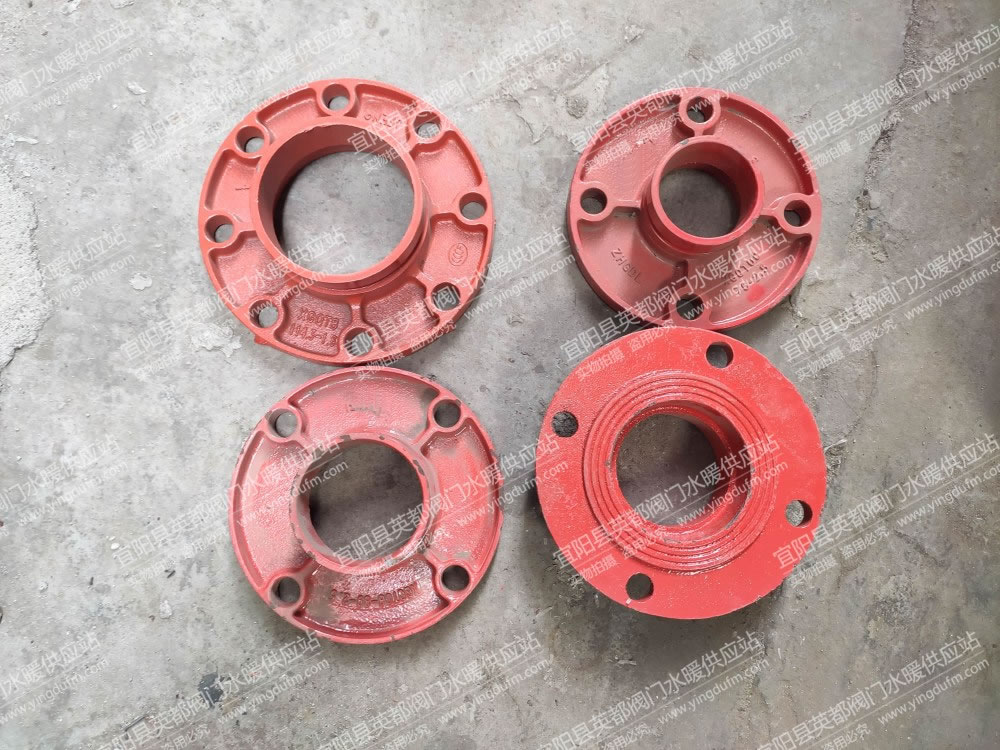

产品实物拍摄

沟槽转换法兰 沟槽转换法兰 沟槽转换法兰
