PN16平焊法兰(法兰盘)

PN16平焊法兰(法兰盘)

编号
30102
单位
浏览
2099 次
更新
2020-09-07 13:32
分享
产品详情

法兰,又称法兰盘,是管子与管子之间相互连接的零件,用于管端之间的连接。法兰上有螺丝孔,通过螺栓使两个法兰盘连接在一起,两个法兰盘之间用法兰垫密封。法兰连接是管道施工的重要连接方式,法兰连接使用方便,可灵活安装和拆卸,而且能够承受较大的压力。法兰连接在工业管道中使用广泛。

法兰,根据与管道的连接方式,一般可分为平焊法兰、对焊法兰、丝扣法兰等。根据法兰盘使用压力的不同,平焊法兰可分为PN6法兰、PN10法兰、PN16法兰、PN25法兰等。同一公称通径的法兰,在不同压力标准下的螺丝孔中心距离、螺丝孔直径、螺丝孔数量、密封面宽度、密封面高度、法兰厚度、法兰外径等可能存在不同。

本产品为平焊法兰,是法兰中最常见、使用最多的法兰盘。平焊法兰需要将钢管插入法兰盘内孔,进行焊接。

产品参数

产品名称 平焊法兰(法兰盘)
产品材质 碳钢
公称通径 DN15-1000
公称压力 1.6MPa(PN16)
适用介质 水、油、空气、蒸气、燃气
执行标准 GB/T 9119-2010 板式平焊钢制管法兰

PN16平焊法兰盘型号尺寸

公称通径
DN
钢管外径
A/mm
连接尺寸 法兰厚度
C/mm
密封面 法兰内径
B/mm
法兰外径
D/mm
螺栓孔
中心距
K/mm
螺栓孔
直径
L/mm
螺栓
系列1 系列2 数量
n/个
螺纹
规格
d/mm f1/mm 系列1 系列2
15 21.3 18 95 65 14 4 M12 14 45 2 22.0 19
20 26.9 25 105 75 14 4 M12 16 58 2 27.5 26
25
33.7 32 115 85 14 4 M12 16 68 2 34.5 33
32
42.4 38 140 100 18 4 M16 18 78 2 43.5 39
40 48.3 45 150 110 18 4 M16 18 88 3 49.5 46
50 60.3 57 165 125 18 4 M16 20 102 3 61.5 59
65 76.1 76 185 145 18 4 M16 20 122 3 77.5 78
80
88.9 89 200 160 18 8 M16 20 138 3 90.5 91
100 114.3 108 220 180 18 8 M16 22 158 3 116 110
125 139.7 133 250 210 18 8 M16 22 188 3 141.5 135
150
168.3 159 285 240 22 8 M20 24 212 3 170.5 161
200 219.1 219 340 295 22 12 M20 26 268 3 221.5 222
250 273.0 273 405 355 26 12 M24 29 320 3 276.5 276
300 323.9 325 460 410 26 12 M24 32 378 4 327.5 328
350 355.6 377 520 470 26 16 M24 35 438 4 359.5 381
400 406.4 426 580 525 30 16 M27 38 490 4 411.0 430
450 457.0 480 640 585 30 20 M27 42 550 4 462.0 485
500 508.0 530 715 650 33 20 M30 46 610 4 513.5 535
600
610.0 630 840 770 36 20 M33 55 725 5 616.5 636
700 711.0 720 910 840 36 24 M33 63 795 5 715 724
800 813.0 820 1025 950 39 24 M36 74 900 5 817 824
900 914.0 920 1125 1050 39 28 M36 82 1000 5 918 924
1000 1016 1020 1255 1170 42 28 M39 90 1115 5 1020 1024

注:系列1和系列表示两种不同规格的钢管,系列1常见为镀锌钢管,系列2常见为无缝钢管。一般情况下,确认一个法兰盘的型号,主要参照钢管外径A(或法兰内孔B)、螺丝孔中心距K和螺丝孔数量。其它的数值,市面上的产品很少有与标准中的数值一致的。

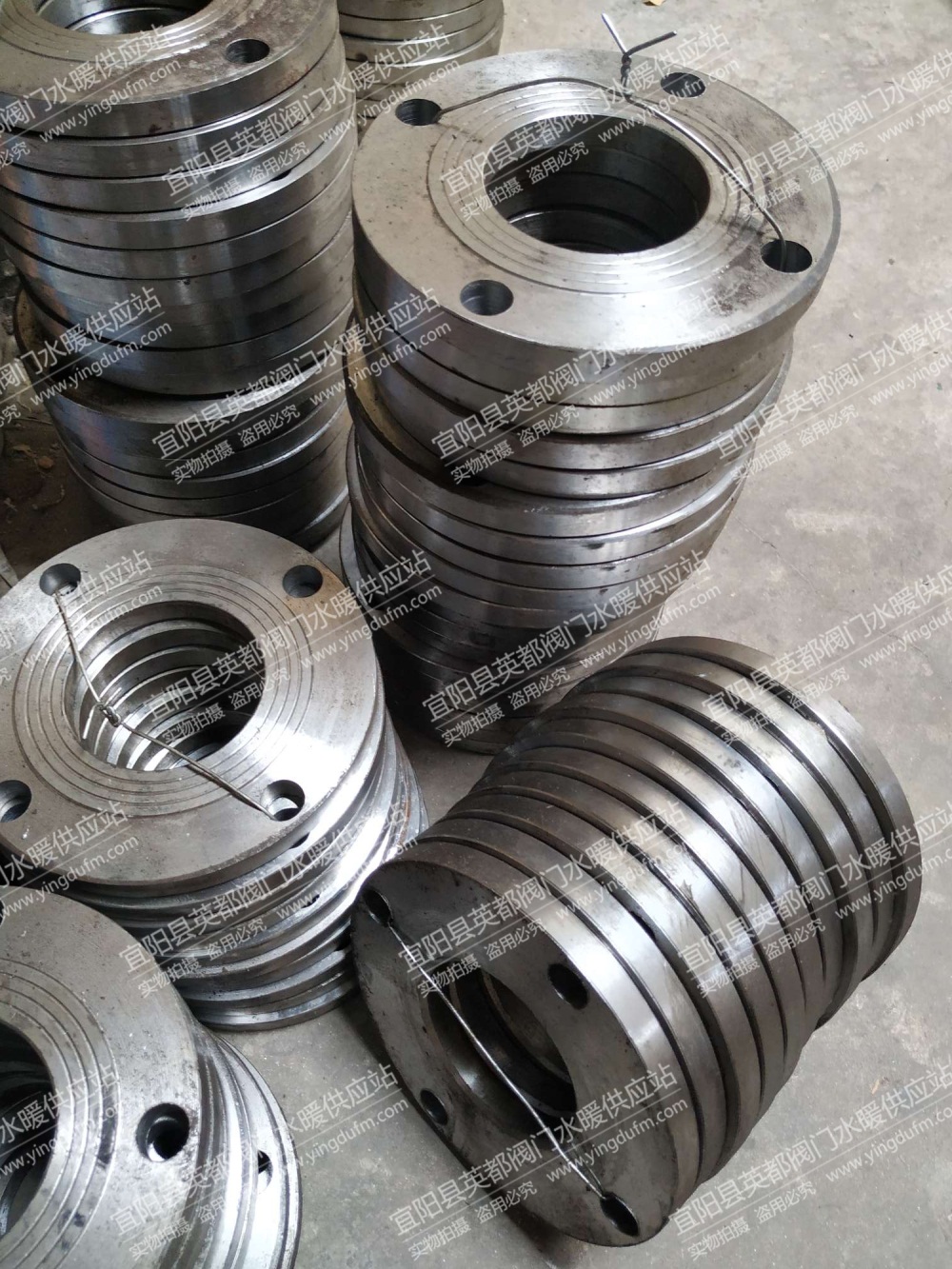

产品实物拍摄
