法兰，又称法兰盘，是管子与管子之间相互连接的零件，用于管端之间的连接。法兰上有螺丝孔，通过螺栓使两个法兰盘连接在一起，两个法兰盘之间用法兰垫密封。法兰连接是管道施工的重要连接方式，法兰连接使用方便，可灵活安装和拆卸，而且能够承受较大的压力。法兰连接在工业管道中使用广泛。
法兰，根据与管道的连接方式，一般可分为平焊法兰、对焊法兰、丝扣法兰等。根据法兰盘使用压力的不同，平焊法兰可分为PN6法兰、PN10法兰、PN16法兰、PN25法兰等。同一公称通径的法兰，在不同压力标准下的螺丝孔中心距离、螺丝孔直径、螺丝孔数量、密封面宽度、密封面高度、法兰厚度、法兰外径等可能存在不同。

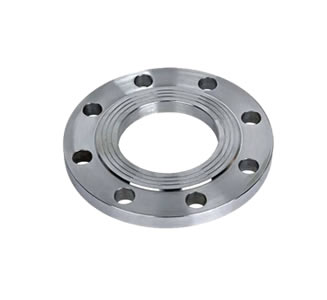

本产品为平焊法兰，是法兰中常见、使用多的法兰盘。平焊法兰需要将钢管插入法兰盘内孔，进行焊接。
| 产品名称 | 平焊法兰（法兰盘） |
| 产品材质 | 碳钢 |
| 公称通径 | DN15-1000 |
| 公称压力 | 2.5MPa（PN25） |
| 适用介质 | 水、油、空气、蒸气、燃气 |
| 执行标准 | GB/T 9119-2010 板式平焊钢制管法兰 |
|
公称通径 DN |
钢管外径 A/mm |
连接尺寸 |
法兰厚度 C/mm |
密封面 |
法兰内径 B/mm |
|||||||
|
法兰外径 D/mm |
螺栓孔 中心距 K/mm |
螺栓孔 直径 L/mm |
螺栓 | |||||||||
| 系列1 | 系列2 |
数量 n/个 |
螺纹 规格 |
d/mm | f1/mm | 系列1 | 系列2 | |||||
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 45 | 2 | 22.0 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 58 | 2 | 27.5 | 26 |
|
25 |
33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 68 | 2 | 34.5 | 33 |
|
32 |
42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 22 | 122 | 3 | 77.5 | 78 |
|
80 |
88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 24 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 235 | 190 | 22 | 8 | M20 | 26 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 270 | 220 | 26 | 8 | M24 | 28 | 188 | 3 | 141.5 | 135 |
|
150 |
168.3 | 159 | 300 | 250 | 26 | 8 | M24 | 30 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 360 | 310 | 26 | 12 | M24 | 32 | 278 | 3 | 221.5 | 222 |
| 250 | 273.0 | 273 | 425 | 370 | 30 | 12 | M27 | 35 | 335 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 485 | 430 | 30 | 16 | M27 | 38 | 395 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 555 | 490 | 33 | 16 | M30 | 42 | 450 | 4 | 359.5 | 381 |
| 400 | 406.4 | 426 | 620 | 550 | 36 | 16 | M33 | 48 | 505 | 4 | 411.0 | 430 |
| 450 | 457.0 | 480 | 670 | 600 | 36 | 20 | M33 | 54 | 555 | 4 | 462.0 | 485 |
| 500 | 508.0 | 530 | 730 | 660 | 36 | 20 | M33 | 58 | 615 | 4 | 513.5 | 535 |
|
600 |
610.0 | 630 | 845 | 770 | 39 | 20 | M36 | 68 | 720 | 5 | 616.5 | 636 |
| 700 | 711.0 | 720 | 960 | 875 | 42 | 24 | M39 | 85 | 820 | 5 | 715 | 724 |
| 800 | 813.0 | 820 | 1085 | 990 | 48 | 24 | M45 | 95 | 930 | 5 | 817 | 824 |
注：数据来源于《GB/T 9119-2010 板式平焊钢制管法兰》。系列1和系列表示两种不同规格的钢管，系列1常见为镀锌钢管，系列2常见为无缝钢管。一般情况下，确认一个法兰盘的型号，主要参照钢管外径A（或法兰内孔B）、螺丝孔中心距K和螺丝孔数量。
