法兰,又称法兰盘,是管子与管子之间相互连接的零件,用于管端之间的连接。法兰上有螺丝孔,通过螺栓使两个法兰盘连接在一起,两个法兰盘之间用法兰垫密封。法兰连接是管道施工的重要连接方式,法兰连接使用方便,可灵活安装和拆卸,而且能够承受较大的压力。法兰连接在工业管道中使用广泛。
法兰,根据与管道的连接方式,一般可分为平焊法兰、对焊法兰、丝扣法兰等。同一公称通径的法兰,在不同压力标准下的螺丝孔中心距离、螺丝孔直径、螺丝孔数量、密封面宽度、密封面高度、法兰厚度、法兰外径等可能存在不同。
一般40KG以上压力使用对焊法兰。对焊法兰根据密封面可分为平面对焊法兰(FF)、突面对焊法兰(RF)、凹凸面对焊法兰(MF)、榫槽面对焊法兰(TG)、O形圈面对焊法兰(OSG)、环连接面对焊法兰(RJ),以突面对焊法兰和凹凸面对焊法兰为常用。

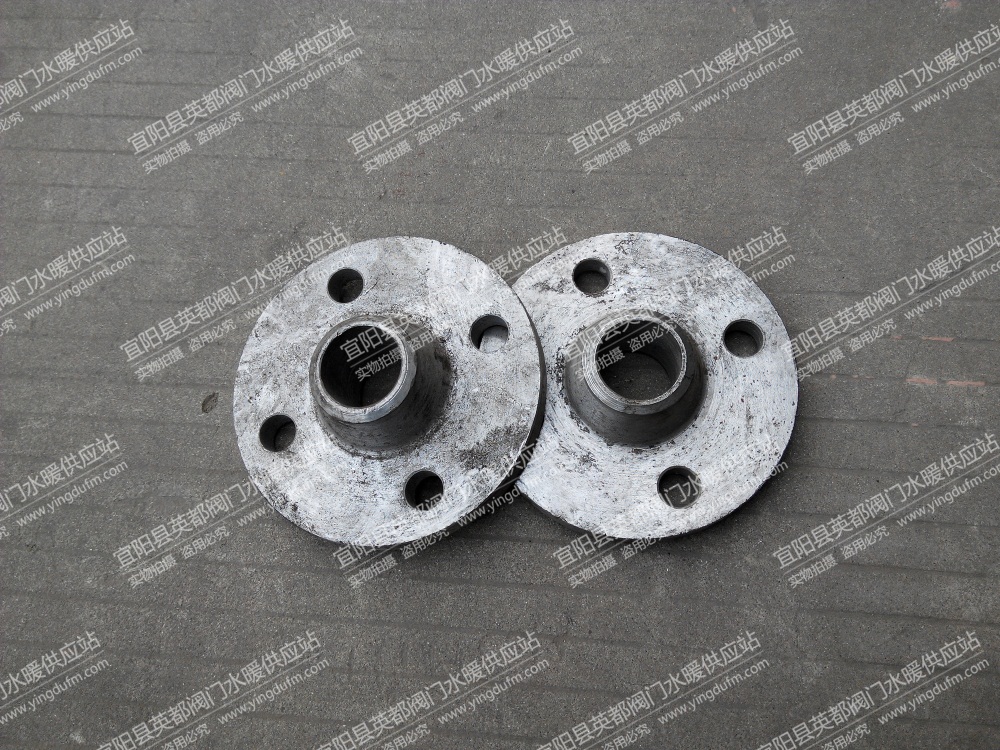

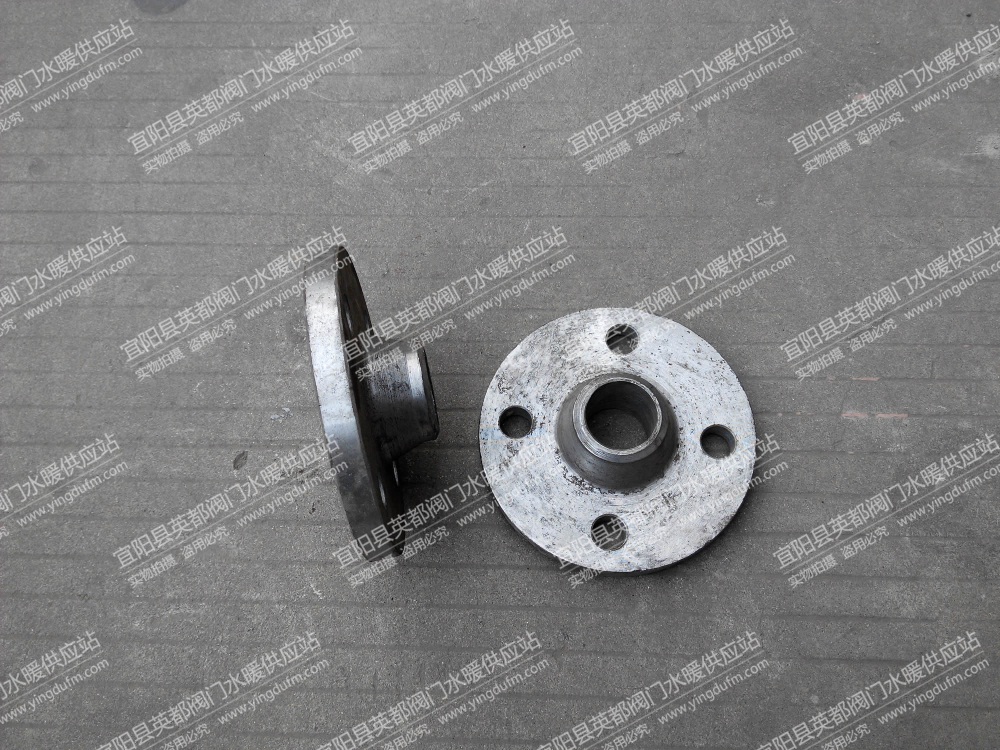

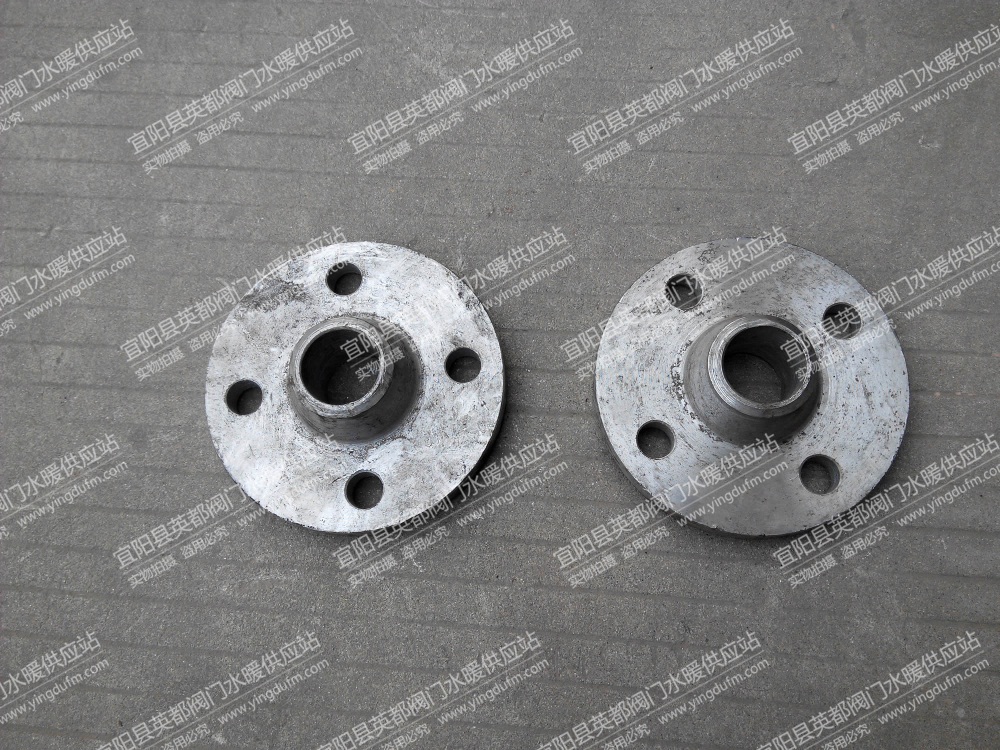

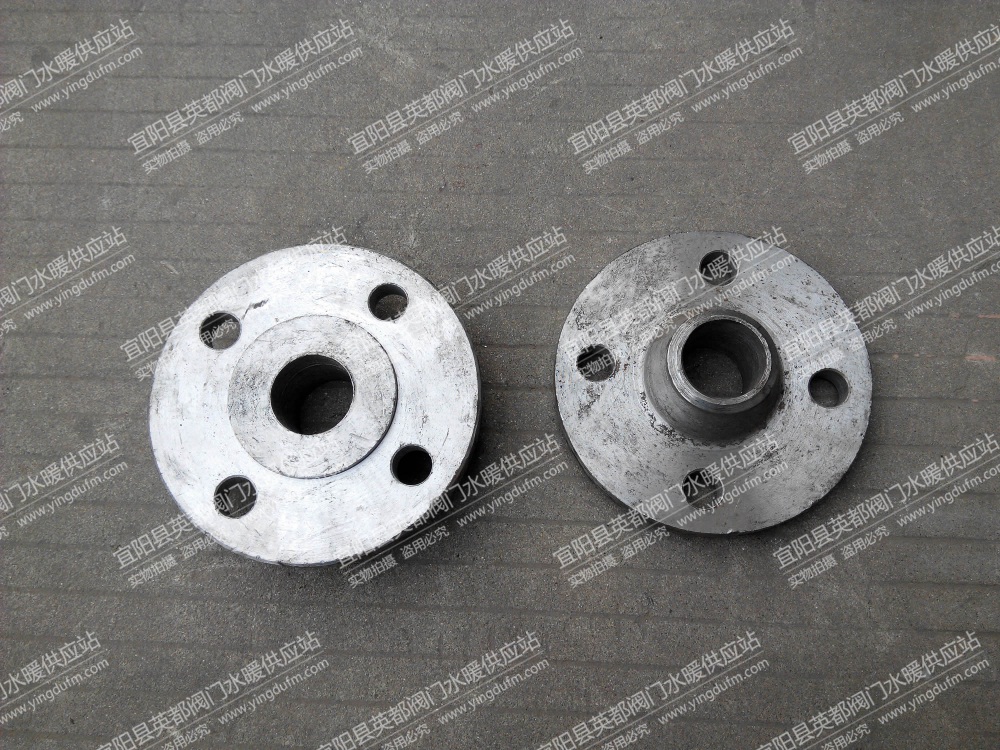

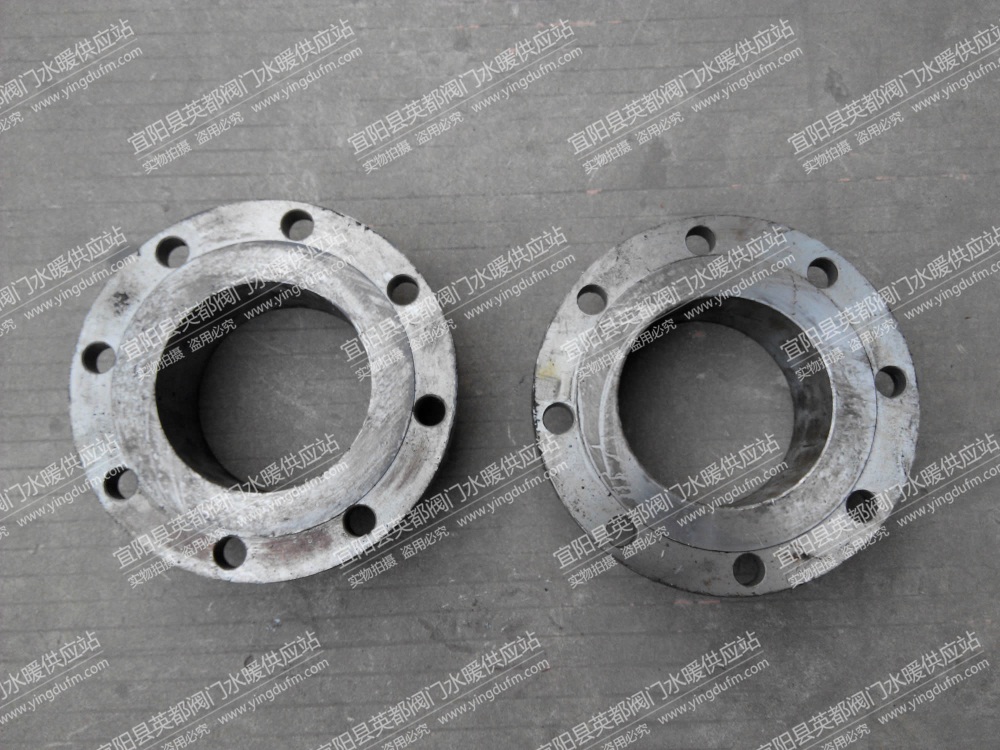

产品名称 | 对焊法兰(法兰盘) |
产品材质 | 碳钢 |
公称通径 | DN15-1000 |
公称压力 | 4.0MPa(40公斤)、6.3MPa(63公斤)、10.0MPa(100公斤) |
适用介质 | 水、油、空气、蒸气、燃气 |
执行标准 | GB/T 9115-2010 对焊钢制管法兰标准 |
图:突面(RF)对焊钢制管法兰结构尺寸
图:凹凸面(FF)对焊钢制管法兰结构尺寸
公称尺寸 DN |
法兰焊端外径 A/mm |
连接尺寸 |
法兰 厚度 C/mm |
法兰 高度 H/mm |
法兰颈 | |||||||||
法兰 外径 D/mm |
螺栓孔 中心圆 直径 K/mm |
螺栓孔 直径 L/mm |
螺栓 | N/mm |
S /mm |
H1 /mm |
r /mm |
|||||||
系列1 | 系列2 |
数量 n/个 |
螺纹 规格 |
系列1 | 系列2 | |||||||||
15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 16 | 38 | 32 | 32 | 2.0 | 6 | 4 |
20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 40 | 2.3 | 6 | 4 |
25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 18 | 40 | 46 | 46 | 2.6 | 6 | 4 |
32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 42 | 56 | 56 | 2.6 | 6 | 6 |
40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 45 | 64 | 64 | 2.6 | 7 | 6 |
50 |
60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 48 | 75 | 75 | 2.9 | 8 | 6 |
65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 22 | 52 | 90 | 90 | 2.9 | 10 | 6 |
80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 24 | 58 | 105 | 105 | 3.2 | 12 | 8 |
100 | 114.3 | 108 | 235 | 190 | 22 | 8 | M20 | 24 | 65 | 134 | 134 | 3.6 | 12 | 8 |
125 |
139.7 | 133 | 270 | 220 | 26 | 8 | M24 | 26 | 68 | 162 | 162 | 4.0 | 12 | 8 |
150 | 168.3 | 159 | 300 | 250 | 26 | 8 | M24 | 28 | 75 | 192 | 192 | 4.5 | 12 | 10 |
200 |
219.1 | 219 | 375 | 320 | 30 | 12 | M27 | 34 | 88 | 244 | 244 | 6.3 | 16 | 10 |
250 | 273.0 | 273 | 450 | 385 | 33 | 12 | M30 | 38 | 105 | 306 | 306 | 7.1 | 18 | 12 |
300 |
323.9 | 325 | 515 | 450 | 33 | 16 | M30 | 42 | 115 | 362 | 362 | 8.0 | 18 | 12 |
350 | 355.6 | 377 | 580 | 510 | 36 | 16 | M33 | 46 | 125 | 408 | 418 | 8.8 | 20 | 12 |
400 |
406.4 | 426 | 660 | 585 | 39 | 16 | M36 | 50 | 135 | 462 | 480 | 11.0 | 20 | 12 |
500 | 508 | 530 | 755 | 670 | 42 | 20 | M39 | 57 | 140 | 562 | 580 | 14.2 | 20 | 12 |
600 | 610 | 630 | 890 | 795 | 48 | 20 | M45 | 72 | 150 | 666 | 686 | 16.0 | 20 | 12 |
注:数据来源于《GB/T 9115-2010 对焊钢制管法兰标准》。表中法兰颈部厚度S(钢管外径)为小值,实际尺寸应根据用户要求或钢管尺寸确定。
公称尺寸 DN |
法兰焊端外径 A/mm |
连接尺寸 |
法兰 厚度 C/mm |
法兰 高度 H/mm |
法兰颈 | |||||||||
法兰 外径 D/mm |
螺栓孔 中心圆 直径 K/mm |
螺栓孔 直径 L/mm |
螺栓 | N/mm |
S /mm |
H1 /mm |
r /mm |
|||||||
系列1 | 系列2 |
数量 n/个 |
螺纹 规格 |
系列1 | 系列2 | |||||||||
15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 45 | 34 | 34 | 3.2 | 6 | 4 |
20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 22 | 48 | 42 | 42 | 3.2 | 8 | 4 |
25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 58 | 52 | 52 | 3.6 | 8 | 4 |
32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 60 | 62 | 62 | 3.6 | 8 | 6 |
40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 62 | 70 | 70 | 3.6 | 10 | 6 |
50 |
60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 62 | 82 | 82 | 4.0 | 10 | 6 |
65 | 76.1 | 76 | 205 | 160 | 22 | 8 | M20 | 26 | 68 | 98 | 98 | 4.0 | 12 | 6 |
80 | 88.9 | 89 | 215 | 170 | 22 | 8 | M20 | 28 | 72 | 112 | 112 | 4.5 | 12 | 8 |
100 | 114.3 | 108 | 250 | 200 | 26 | 8 | M24 | 30 | 78 | 138 | 138 | 4.5 | 12 | 8 |
125 |
139.7 | 133 | 295 | 240 | 30 | 8 | M27 | 34 | 88 | 168 | 168 | 5.6 | 12 | 8 |
150 | 168.3 | 159 | 345 | 280 | 33 | 8 | M30 | 36 | 95 | 202 | 202 | 6.3 | 12 | 10 |
200 |
219.1 | 219 | 415 | 345 | 36 | 12 | M33 | 42 | 110 | 256 | 256 | 7.1 | 16 | 10 |
250 | 273.0 | 273 | 470 | 400 | 36 | 12 | M33 | 46 | 125 | 316 | 316 | 8.8 | 18 | 12 |
300 |
323.9 | 325 | 530 | 460 | 36 | 16 | M33 | 52 | 140 | 372 | 372 | 11.0 | 18 | 12 |
350 | 355.6 | 377 | 600 | 525 | 39 | 16 | M36 | 56 | 150 | 420 | 430 | 12.5 | 20 | 12 |
400 |
406.4 | 426 | 670 | 585 | 42 | 16 | M39 | 60 | 160 | 475 | 484 | 14.2 | 20 | 12 |
注:数据来源于《GB/T 9115-2010 对焊钢制管法兰标准》。表中法兰颈部厚度S(钢管外径)为小值,实际尺寸应根据用户要求或钢管尺寸确定。
公称尺寸 DN |
法兰焊端外径 A/mm |
连接尺寸 |
法兰 厚度 C/mm |
法兰 高度 H/mm |
法兰颈 | ||||||||
法兰 外径 D/mm |
螺栓孔 中心圆 直径 K/mm |
螺栓孔 直径 L/mm |
螺栓 |
N /mm |
S /mm |
H1 /mm |
r /mm |
||||||
系列1 | 系列2 |
数量 n/个 |
螺纹 规格 |
||||||||||
15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 45 | 34 | 3.2 | 6 | 4 |
20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 22 | 48 | 42 | 3.2 | 8 | 4 |
25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 58 | 52 | 3.6 | 8 | 4 |
32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 60 | 62 | 3.6 | 8 | 6 |
40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 62 | 70 | 3.6 | 10 | 6 |
50 | 60.3 | 57 | 195 | 145 | 26 | 4 | M24 | 28 | 68 | 90 | 4.0 | 10 | 6 |
65 | 76.1 | 76 | 220 | 170 | 26 | 8 | M24 | 30 | 76 | 108 | 4.0 | 12 | 6 |
80 | 88.9 | 89 | 230 | 180 | 26 | 8 | M24 | 32 | 78 | 120 | 5.0 | 12 | 8 |
100 | 114.3 | 108 | 265 | 210 | 30 | 8 | M27 | 36 | 90 | 150 | 5.6 | 12 | 8 |
125 | 139.7 | 133 | 315 | 250 | 33 | 8 | M30 | 40 | 105 | 180 | 6.3 | 12 | 8 |
150 | 168.3 | 159 | 355 | 290 | 33 | 12 | M30 | 44 | 115 | 210 | 8.0 | 12 | 10 |
200 | 219.1 | 219 | 430 | 360 | 36 | 12 | M33 | 52 | 130 | 278 | 8.8 | 16 | 10 |
250 | 273.0 | 273 | 505 | 430 | 39 | 12 | M36 | 60 | 157 | 340 | 10.0 | 18 | 12 |
300 | 323.9 | 325 | 585 | 500 | 42 | 16 | M39 | 68 | 170 | 400 | 12.5 | 18 | 12 |
350 | 355.6 | 377 | 655 | 560 | 48 | 16 | M45 | 74 | 189 | 460 | 14.2 | 20 | 12 |
注:数据来源于《GB/T 9115-2010 对焊钢制管法兰标准》。表中法兰颈部厚度S(钢管外径)为小值,实际尺寸应根据用户要求或钢管尺寸确定。
