活套法兰

活套法兰

编号
30401
单位
分享
产品详情

法兰,又称法兰盘,是管子与管子之间相互连接的零件,用于管端之间的连接。法兰上有螺丝孔,通过螺栓使两个法兰盘连接在一起,两个法兰盘之间用法兰垫密封。法兰连接是管道施工的重要连接方式,法兰连接使用方便,可灵活安装和拆卸,而且能够承受较大的压力。法兰连接在工业管道中使用广泛。

法兰,根据与管道的连接方式,一般可分为平焊法兰、对焊法兰、丝扣法兰等。同一公称通径的法兰,在不同压力标准下的螺丝孔中心距离、螺丝孔直径、螺丝孔数量、密封面宽度、密封面高度、法兰厚度、法兰外径等可能存在不同。

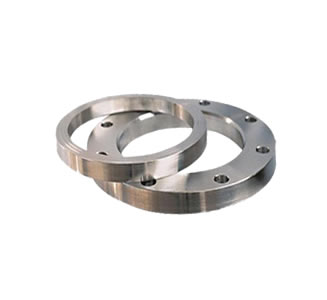

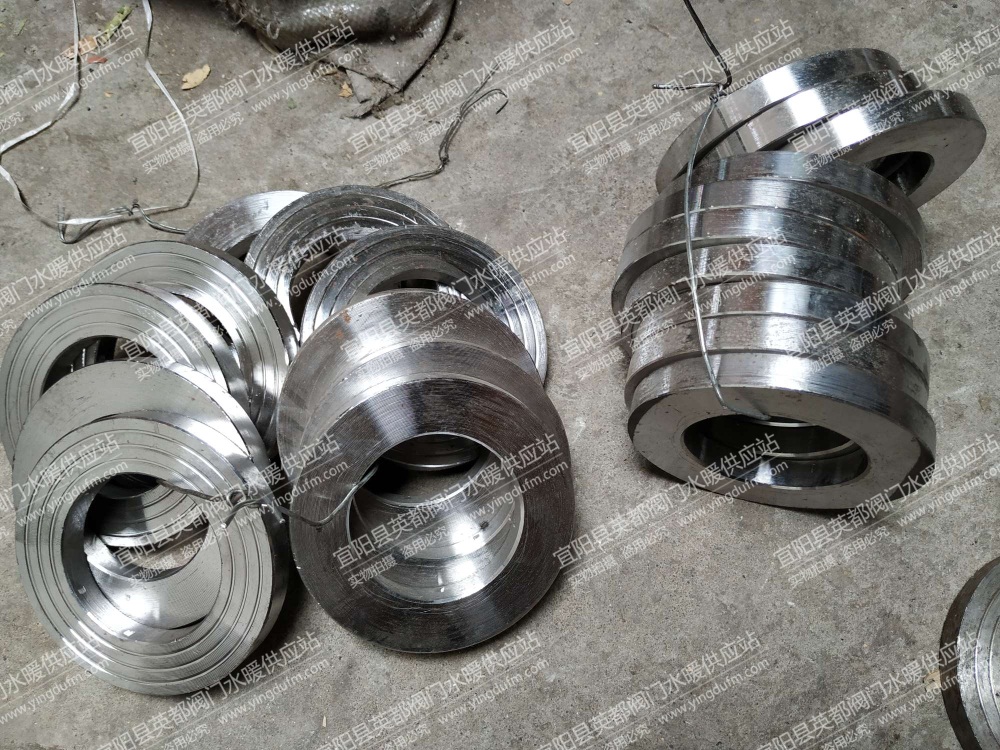

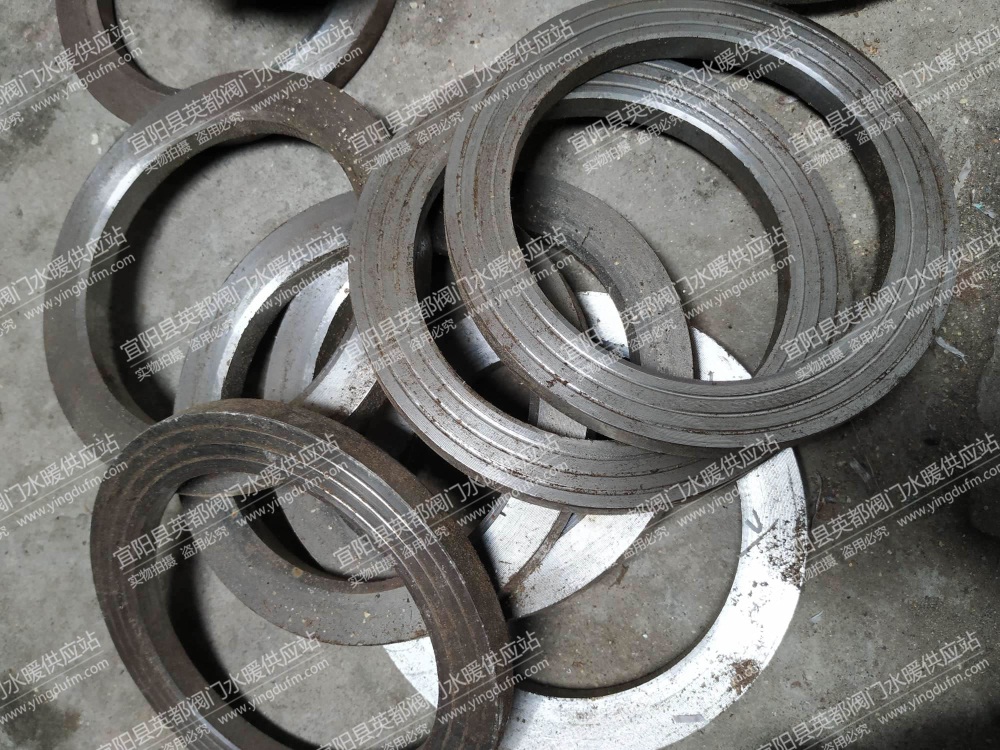

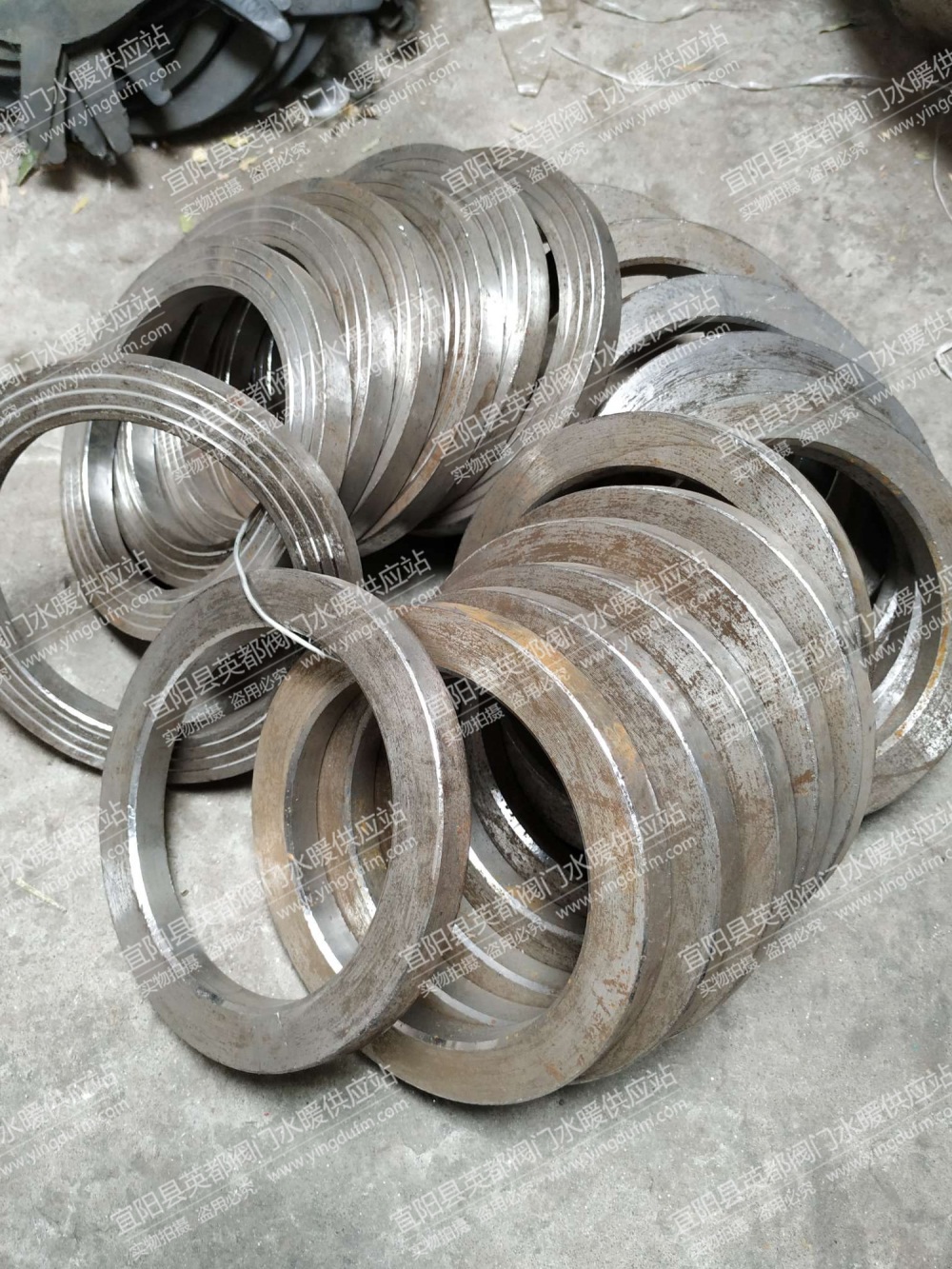

活套法兰,又称松套法兰,是将一个活套环(又称松套环)焊接在管端上作为密封面,而带螺栓孔的法兰则套在管端上,并可以自由的活动,该法兰的作用是将活套环与另一边的法兰或活套环压紧。活套法兰可以不与另一端的法兰上的螺栓孔对齐,这样可以实现灵活安装的目的。

活套法兰,根据密封面可以分为突面平焊活套法兰(RF)、凹凸面平焊活套法兰(MF)、榫槽面平焊活套法兰(TG)和O形圈面平焊活套法兰(OSG),其中,突面平焊活套法兰(RF)为常用。

产品参数

产品名称 活套法兰(松套法兰)
产品材质 碳钢
公称通径 DN40-600
公称压力 1.0MPa(PN10)、1.6MPa(PN16)
适用介质 水、油、空气、蒸气、燃气
执行标准 GB/T 9121-2010 平焊环板式松套钢制管法兰

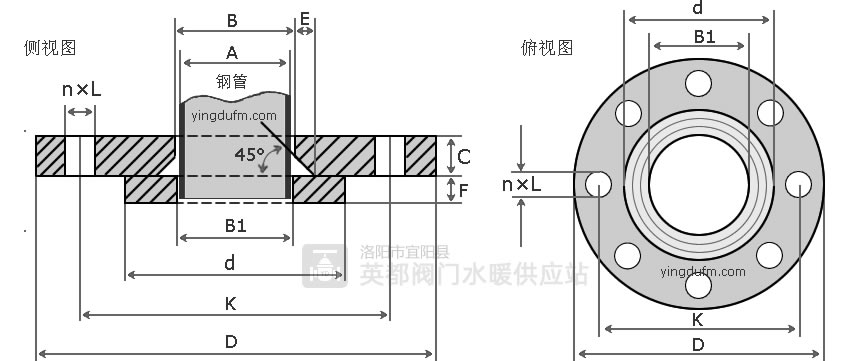

活套法兰型号尺寸图

PN10活套法兰型号尺寸

公称尺寸
DN
法兰焊端外径
(钢管外径)
A/mm
连接尺寸 法兰
厚度
C/mm
法兰内径 平焊环
法兰
外径
D/mm
螺栓孔
中心圆
直径
K/mm
螺栓孔
直径
L/mm
螺栓 B/mm E
/mm
外径
d/mm
内径B1/mm 厚度
F/mm
系列1 系列2 数量
n/个
螺纹
规格
系列1 系列2 系列1 系列2
15 21.3 18 95 65 14 4 M12 14 25 22 3 45 22.0 19 12
20 26.9 25 105 75 14 4 M12 16 31 29 4 58 27.5 26 14
25 33.7 32 115 85 14 4 M12 16 38 36 4 68 34.5 33 14
32
42.4 38 140 100 18 4 M16 18 47 42 5 78 43.5 39 14
40 48.3 45 150 110 18 4 M16 18 53 50 5 88 49.5 46 14
50 60.3 57 165 125 18 4 M16 20 65 62 5 102 61.5 59 16
65
76.1 76 185 145 18 4 M16 20 81 81 6 122 77.5 78 16
80 88.9 89 200 160 18 4 M16 20 94 94 6 138 90.5 91 16
100 114.3 108 220 180 18 8 M16 22 120 114 6 158 116.0 110 18
125 139.7 133 250 210 18 8 M16 22 145 139 6 188 141.5 135 18
150 168.3 159 285 240 22 8 M20 24 174 165 6 212 170.5 161 20
200
219.1 219 340 295 22 8 M20 24 226 226 6 268 221.5 222 20
250
273.0 273 395 350 22 12 M20 26 281 281 8 320 276.5 276 22
300 323.9 325 445 400 22 12 M20 26 333 334 8 370 327.5 328 22
350 355.6 377 505 460 22 16 M20 30 365 386 8 430 359.5 381 22
400 406.4 426 565 515 26 16 M24 32 416 435 8 482 411.0 430 24
450 457.0 480 615 565 26 20 M24 36 467 490 8 532 462.0 485 24
500 508.0 530 670 620 26 20 M24 38 519 541 8 585 513.5 535 26
600
610.0 630 780 725 30 20 M27 42 622 642 8 685 616.5 636 26

注:数据来源于《GB/T 9121-2010 平焊环板式松套钢制管法兰》。系列1和系列表示两种不同规格的钢管,系列1常见为镀锌钢管,系列2常见为无缝钢管。

PN16活套法兰型号尺寸

公称尺寸
DN
法兰焊端外径
(钢管外径)
A/mm
连接尺寸 法兰
厚度
C/mm
法兰内径 平焊环
法兰
外径
D/mm
螺栓孔
中心圆
直径
K/mm
螺栓孔
直径
L/mm
螺栓 B/mm E
/mm
外径
d/mm
内径B1/mm 厚度
F/mm
系列1 系列2 数量
n/个
螺纹
规格
系列1 系列2 系列1 系列2
15 21.3 18 95 65 14 4 M12 14 25 22 3 45 22.0 19 12
20 26.9 25 105 75 14 4 M12 16 31 29 4 58 27.5 26 14
25 33.7 32 115 85 14 4 M12 16 38 36 4 68 34.5 33 14
32
42.4 38 140 100 18 4 M16 18 47 42 5 78 43.5 39 14
40 48.3 45 150 110 18 4 M16 18 53 50 5 88 49.5 46 14
50 60.3 57 165 125 18 4 M16 20 65 62 5 102 61.5 59 16
65
76.1 76 185 145 18 4 M16 20 81 81 6 122 77.5 78 16
80 88.9 89 200 160 18 8 M16 20 94 94 6 138 90.5 91 16
100 114.3 108 220 180 18 8 M16 22 120 114 6 158 116.0 110 18
125 139.7 133 250 210 18 8 M16 22 145 139 6 188 141.5 135 18
150 168.3 159 285 240 22 8 M20 24 174 165 6 212 170.5 161 20
200
219.1 219 340 295 22 12 M20 26 226 226 6 268 221.5 222 20
250
273.0 273 405 355 26 12 M24 29 281 281 8 320 276.5 276 22
300 323.9 325 460 410 26 12 M24 32 333 334 8 378 327.5 328 24
350 355.6 377 520 470 26 16 M24 35 365 386 8 438 359.0 381 26
400 406.4 426 580 525 30 16 M27 38 416 435 8 490 411.0 430 28
450 457.0 480 640 585 30 20 M27 42 467 490 8 550 462.0 485 30
500 508.0 530 715 650 33 20 M30 46 519 541 8 610 513.5 535 32
600
610.0 630 840 770 36 20 M33 55 622 642 8 725 616.5 636 32

注:数据来源于《GB/T 9121-2010 平焊环板式松套钢制管法兰》。系列1和系列表示两种不同规格的钢管,系列1常见为镀锌钢管,系列2常见为无缝钢管。
