法兰,又称法兰盘,是管子与管子之间相互连接的零件,用于管端之间的连接。法兰上有螺丝孔,通过螺栓使两个法兰盘连接在一起,两个法兰盘之间用法兰垫密封。法兰连接是管道施工的重要连接方式,法兰连接使用方便,可灵活安装和拆卸,而且能够承受较大的压力。法兰连接在工业管道中使用广泛。

法兰,根据与管道的连接方式,一般可分为平焊法兰、对焊法兰、丝扣法兰等。同一公称通径的法兰,在不同压力标准下的螺丝孔中心距离、螺丝孔直径、螺丝孔数量、密封面宽度、密封面高度、法兰厚度、法兰外径等可能存在不同。

盲板,又称法兰盖、盲板法兰,是中间不带内孔的法兰,用于封堵管路。作用与焊接封头及丝扣管帽是一样的,只不过盲板法兰和丝扣管帽可以随时卸下来,而焊接封头则不行。

产品参数

产品名称 盲板(法兰盖)
产品材质 碳钢
公称通径 DN15-1000
公称压力 1.0MPa(PN10)、1.6MPa(PN16)
适用介质 水、油、空气、蒸气、燃气
执行标准 GB/T 9123-2010 钢制管法兰盖

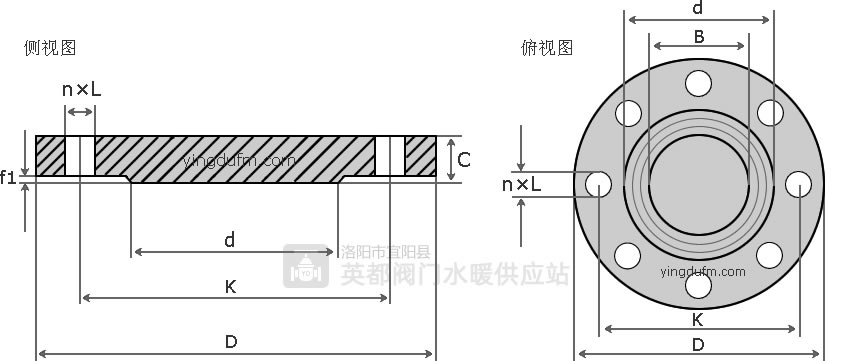

盲板型号尺寸图

PN10盲板型号尺寸

公称尺寸
DN
连接尺寸 盲板厚度
C/mm
法兰外径
D/mm
螺栓孔中心圆直径
K/mm
螺栓孔直径
L/mm
螺栓
数量
n/个
螺纹规格
15 95 65 14 4 M12 16
20 105 75 14 4 M12 18
25 115 85 14 4 M12 18
32 140 100 18 4 M16 18
40 150 110 18 4 M16 18
50 165 125 18 4 M16 18
65 185 145 18 4 M16 18
80 200 160 18 4 M16 20
100 220 180 18 8 M16 20
125 250 210 18 8 M16 22
150 285 240 22 8 M20 22
200 340 295 22 8 M20 24
250 395 350 22 12 M20 26
300 445 400 22 12 M20 26
350 505 460 22 16 M20 26
400 565 515 26 16 M24 26
450 615 565 26 20 M24 28
500 670 620 26 20 M24 28
600 780 725 30 20 M27 34
700 895 840 30 24 M27 38
800 1015 950 33 24 M30 48
900 1115 1050 33 28 M30 50
1000 1230 1160 36 28 M33 54

PN16盲板型号尺寸

公称尺寸
DN
连接尺寸 盲板厚度
C/mm
法兰外径
D/mm
螺栓孔中心圆直径
K/mm
螺栓孔直径
L/mm
螺栓
数量
n/个
螺纹规格
15 95 65 14 4 M12 16
20 105 75 14 4 M12 18
25 115 85 14 4 M12 18
32 140 100 18 4 M16 18
40 150 110 18 4 M16 18
50 165 125 18 4 M16 18
65 185 145 18 4 M16 18
80 200 160 18 8 M16 20
100 220 180 18 8 M16 20
125 250 210 18 8 M16 22
150 285 240 22 8 M20 22
200 340 295 22 12 M20 24
250 405 355 26 12 M24 26
300 460 410 26 12 M24 28
350 520 470 26 16 M24 30
400 580 525 30 16 M27 32
450 640 585 30 20 M27 40
500 715 650 33 20 M30 44
600 840 770 36 20 M33 54
700 910 840 36 24 M33 58
800 1025 950 39 24 M36 62
900 1125 1050 39 28 M36 64
1000 1255 1170 42 28 M39 68

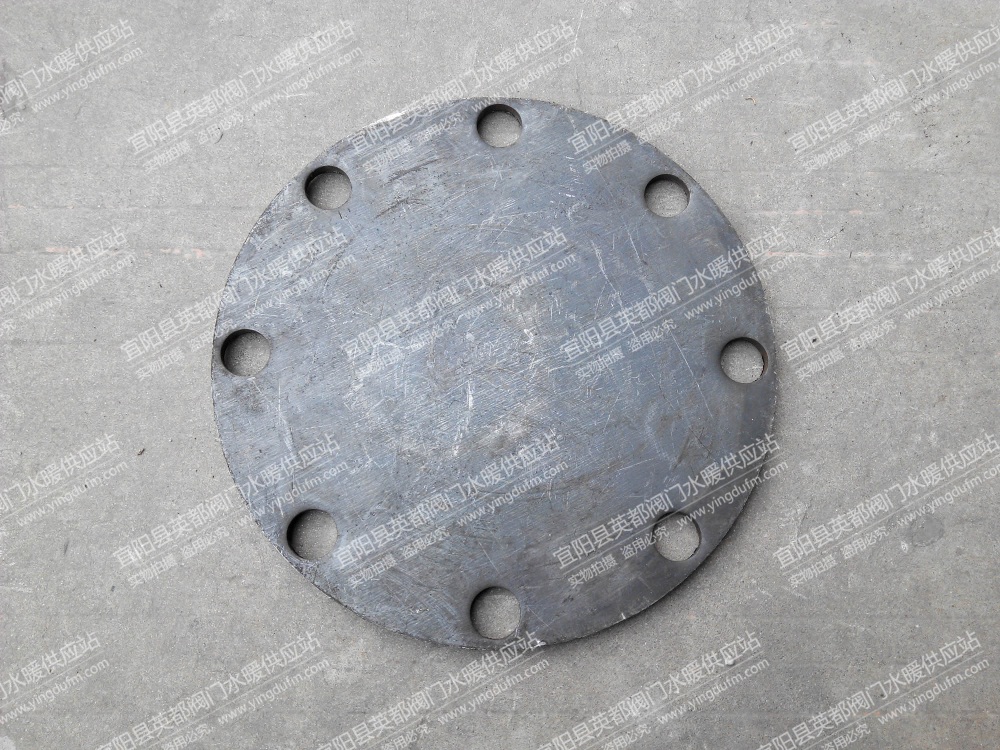

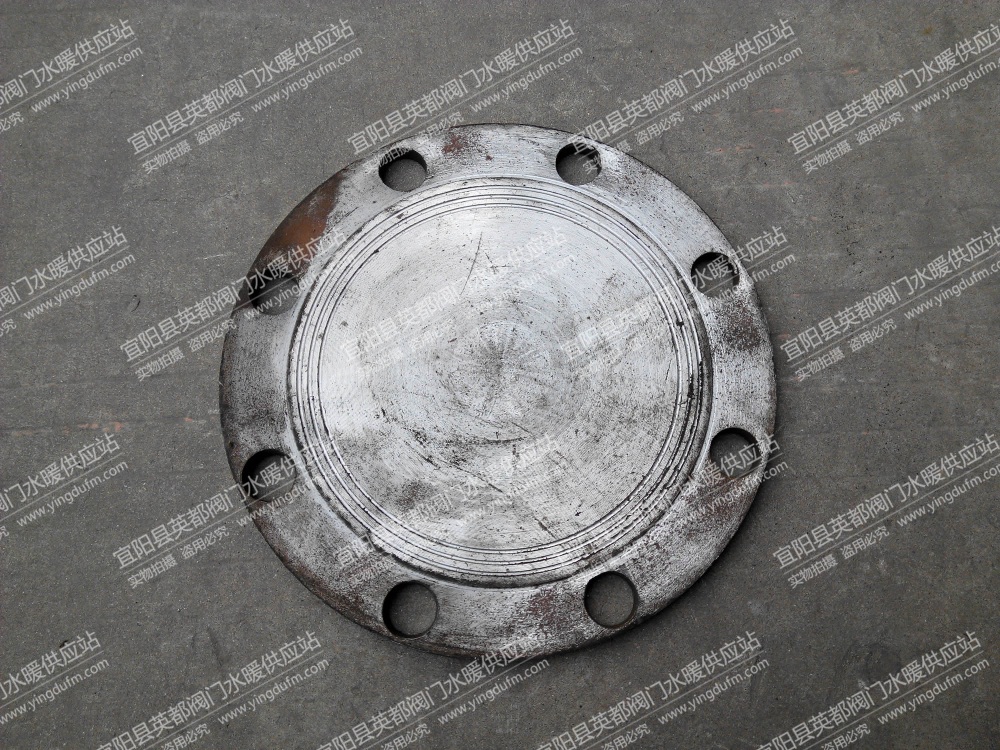

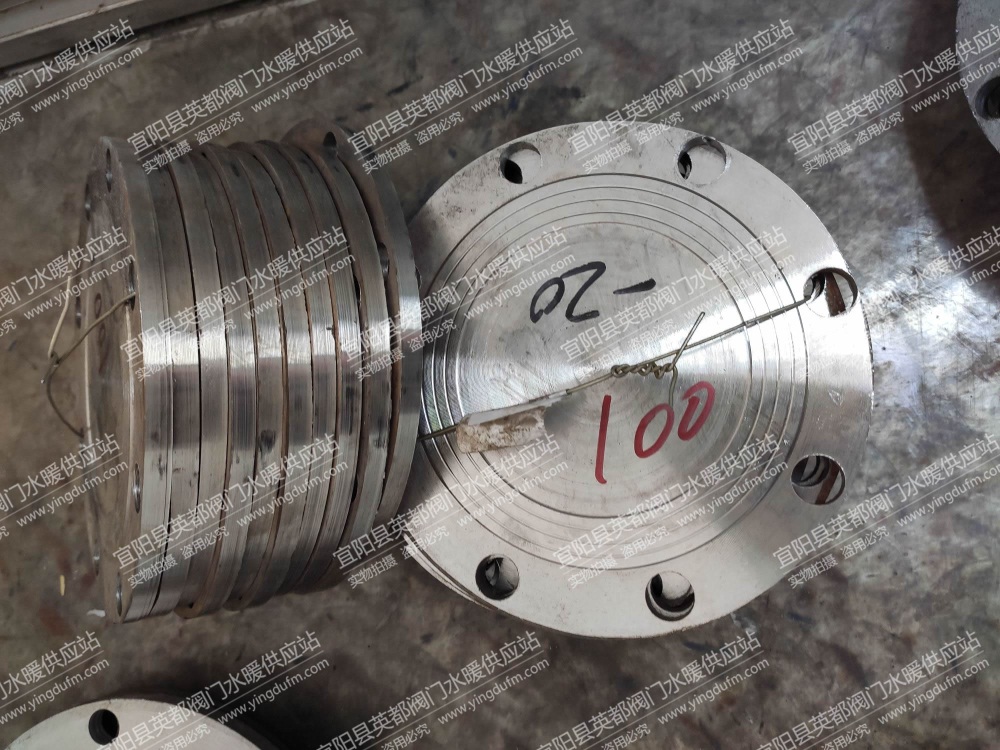

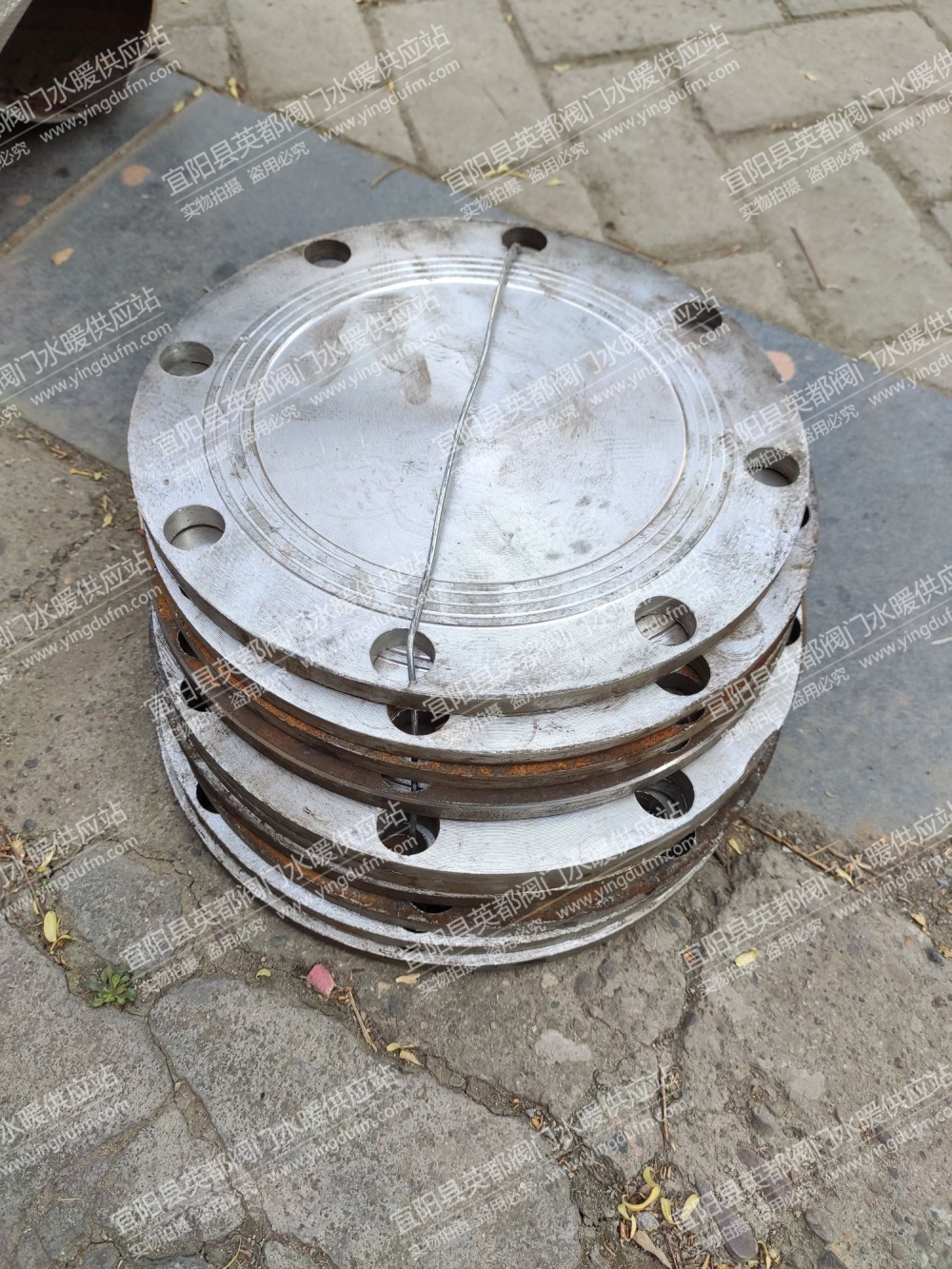

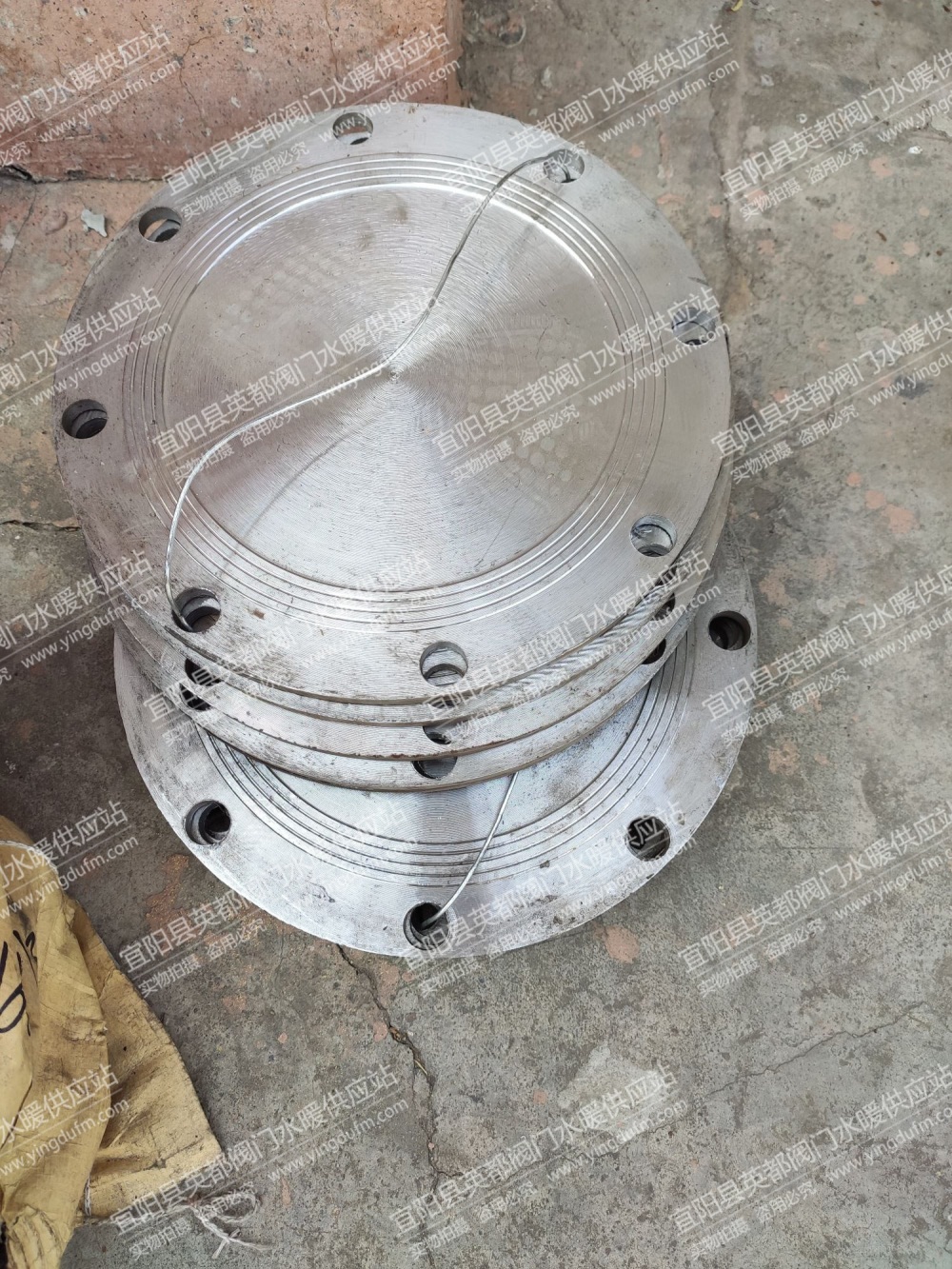

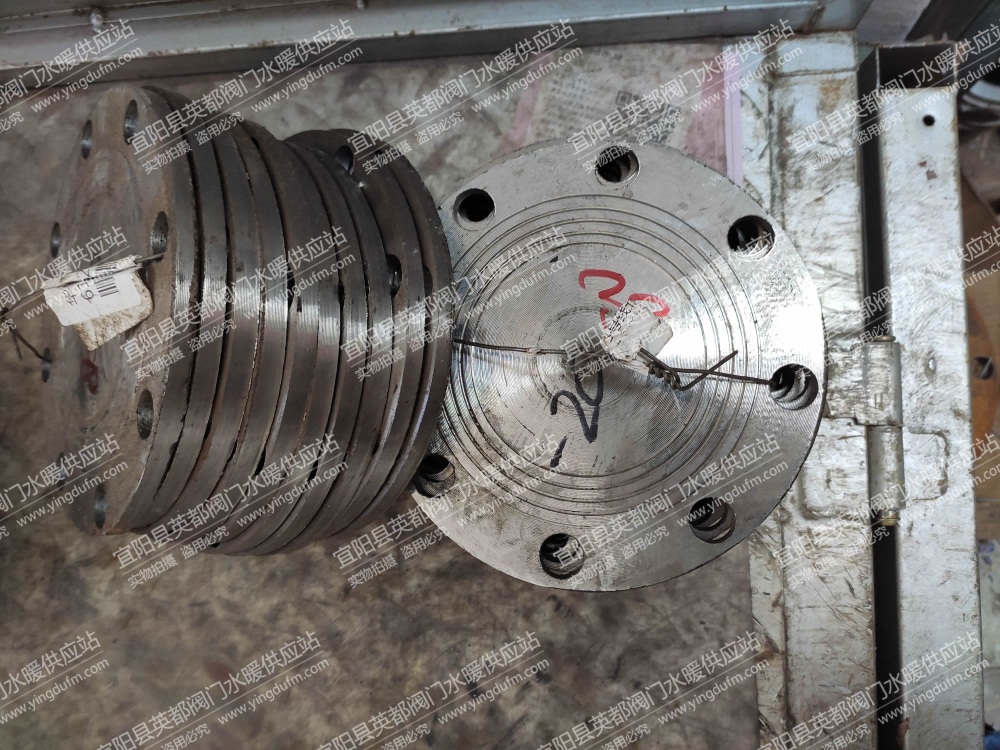

产品实物拍摄

盲板 盲板 盲板 盲板 盲板 盲板 盲板
页面说明:本页面中使用的图片为我们正在销售或曾经销售过的产品,因拍摄、光线、显示器显示效果以及个人对色彩理解的不同,您在电脑上所看到的产品也与实际产品可能会存在一定的色差,请以实物为准。因进货批次不同,实际产品在品牌、尺寸、外观、材质等方面可能出现不一致。因厂家可能会在不通知的情况下修改产品的某些细节,恕我们无法另行通知。本页面中的文字描述、数据、图片等为展示之用,仅供参考,不作为产品销售合同内容的一部分。
