气动元件是通过气体的压缩或膨胀产生动力的元件,气动配件是组成整套完整的气动设备的配件,包括气管、气管接头、气缸、消声器、控制阀、气动工具等。
气动接头,即压缩空气管接头,适用于压力不超过10公斤的PU软管、尼龙管等空气用气管的连接。气动接头,按连接方式,包括快插接头、快拧接头、卡套接头和C式接头。气动接头在气动工具、自动化设备等领域广泛使用。气管快插接头,是气动配件中常用的接头,由塑料本体、紧锁套、紧锁卡簧、脱扣、螺纹等组成,安装时,简单的将气管插入到接头中即可使用,不使用时,按住脱扣,即可将气管拔出,简单便捷。

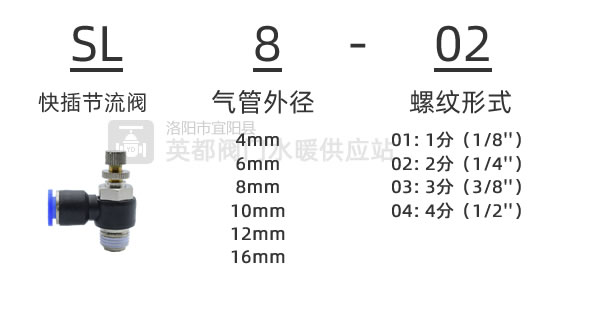

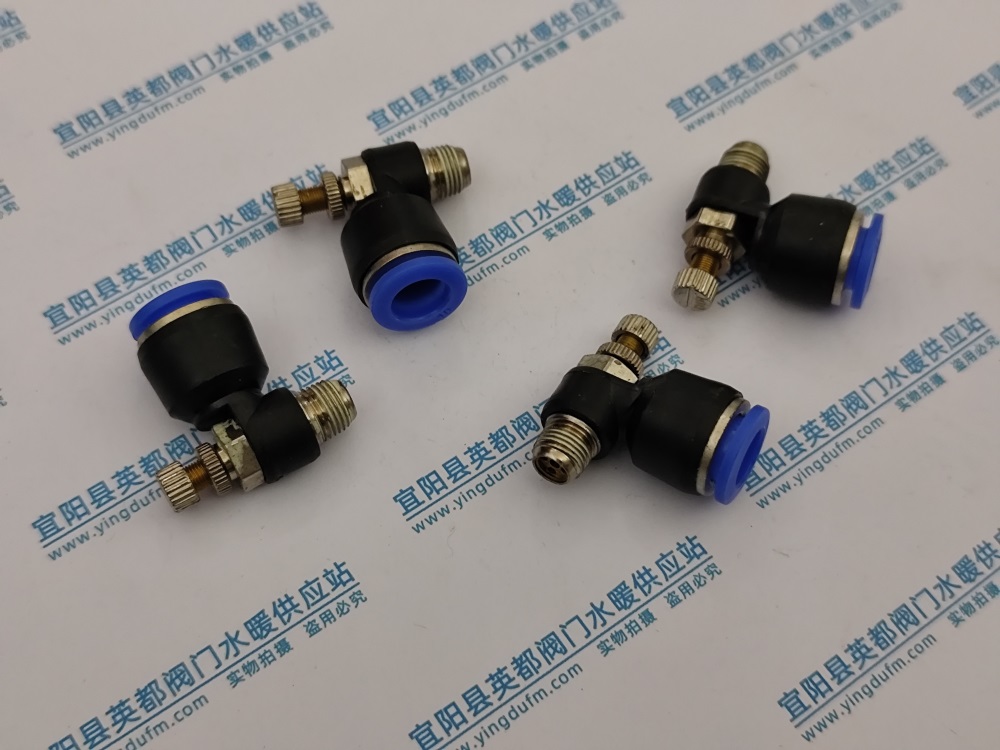

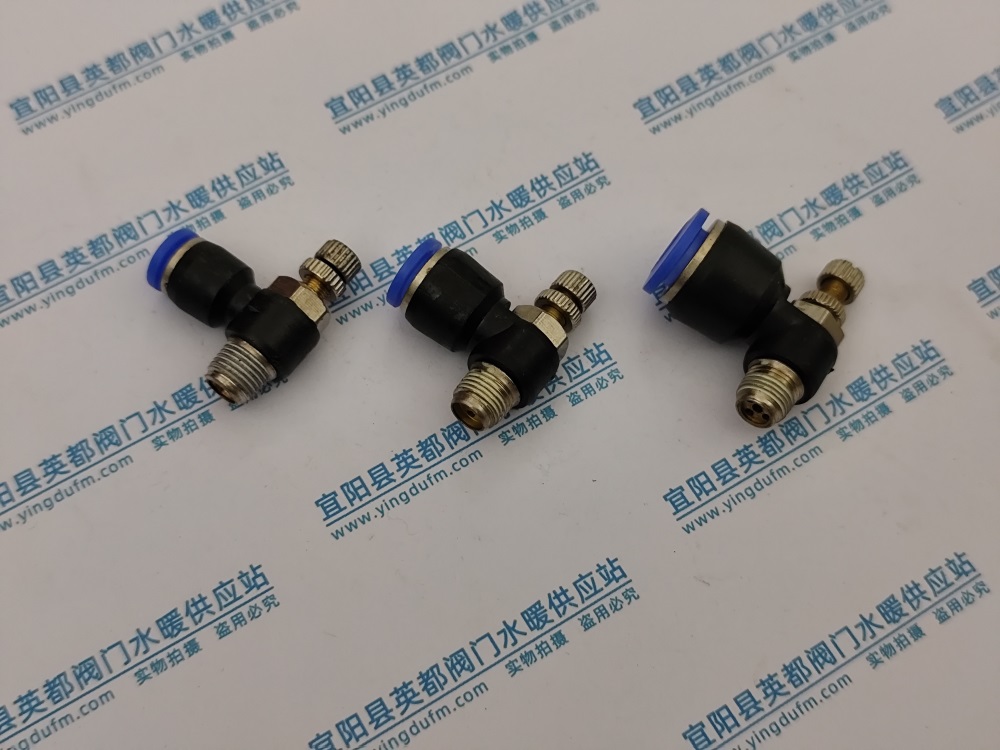

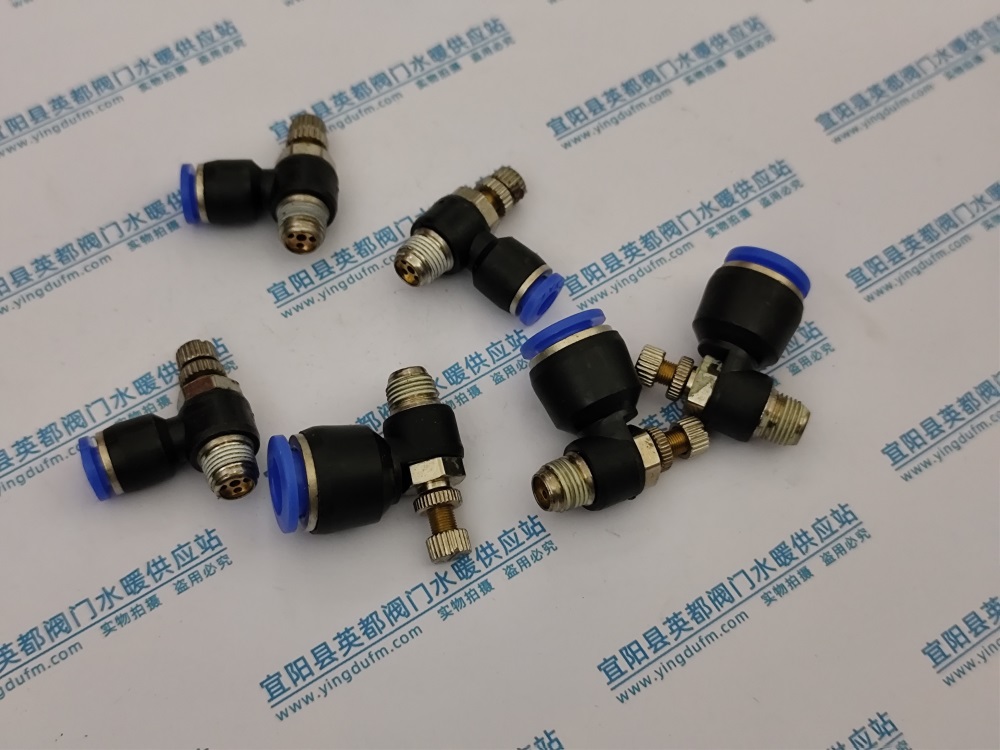

SL气动快插节流阀,一般用于调节流量用。一头为快插接头,用于连接气管,另一头为外丝螺纹接头,用于连接设备、控制阀、气缸等。
产品名称 | SL气动快插节流阀 |
产品型号 | SL |
高使用压力 | 1.32MPa |
正常使用压力 | 0-0.9MPa |
工作介质 | 洁净的压缩空气 |
工作温度 | 0-60℃ |
使用软管 | PU软管、尼龙管 |
螺纹形式 | M5 | M6 |
01 |
02 | 03 | 04 |
英寸规格 | - | - | 1/8 | 1/4 | 3/8 | 1/2 |
通俗叫法 | - | - | 一分 | 二分 | 三分 | 四分 |
丝扣外径 |
5mm | 6mm | 约9.5mm | 约12mm | 约16mm | 约20mm |
注:一分、二分、三分、四分的丝扣,与丝扣管件和阀门的丝扣标准一致。
